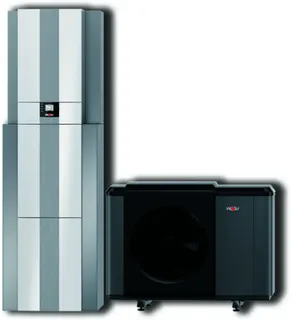

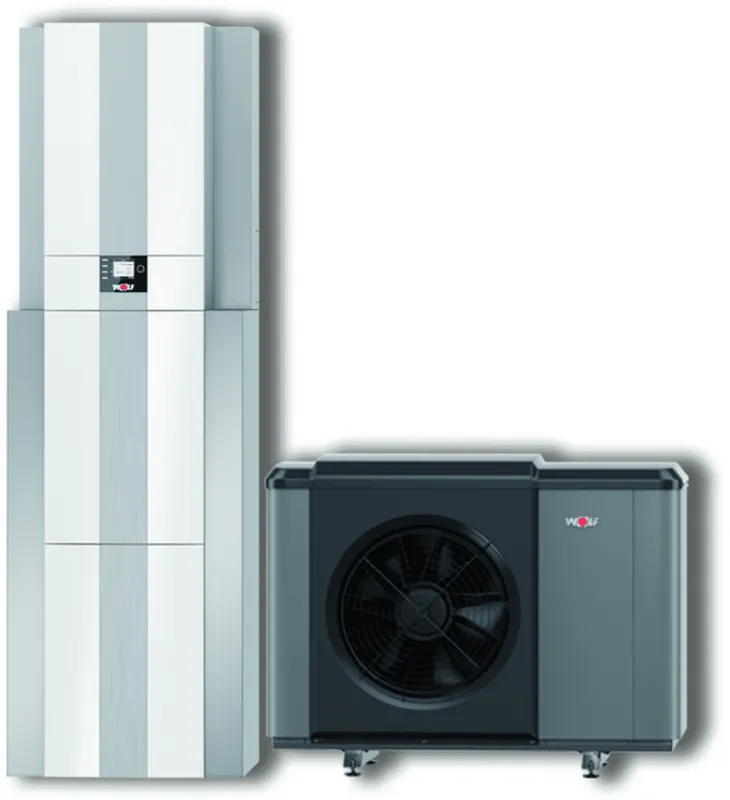

WOLF WP-Center CHC-Monoblock 07/300 inkl. CHA07/400V+WW-Speicher+BM-2

Modularer Wärmeerzeuger (Aufstellfläche max. 0,6 m²), Komponenten in einer Einheit, Wärmepumpencenter bestehend aus: 280l Warmwasserspeicher nach DIN4753 aus emailliertem Stahl S235JR mit 3,0m²-Glattrohrwärmetauscher und PU-Hartschaumwärmedämmung (0,024 W/mK), Befüll- und Entleerungshahn, Tauchhülse, inkl. Magnesiumschutzanode. Edelstahlwellrohr-Verrohrungssets, (1.4404) mit EPDM-Dämmung und Steckverbindungen PLUG&SEAL zur leichten und schnellen Montage. MAG, 24 Liter, Max. Betriebsdruck 2,5bar, für Heizung nach DIN EN 13831, inkl. Kappenventil mit Entleerung für unbeabsichtigtes Schließen gemäß DIN EN 12828. Bedienmodul BM-2 inkl. Außentemperaturfühler, zur witterungsgeführten Vorlauftemperaturregelung, Zeitprogramme für Heizen, Kühlen, WW und Zirkulation, 3,5" Farbdisplay mit Klartextanzeige. Wärmepumpe CHA-Monoblock: Mit integriertem 9kW Elektroheizelement. Modulierend, Heiz- und Kühlbetrieb, WW-Bereitung. Natürliches Kältemittel R290. Vorlauftemperatur bis 70°C im reinen WP-Betrieb. EHPA-zertifiziert, SG-ready, hybridfähige Außeneinheit: Stufenlose Leistungsregelung, Inverter. Zwei separat el. gesteuerte Expansionsventile. Rippenrohrverdampfer aus Kupferrohr mit aufgepr. Alu-Lamellen und hydrophober Schutzbeschichtung. Im Gehäuse integr. Metallschutzgitter. Wärmegedämmter Plattenwärmetauscher (Edelstahl 1.4301) als Verflüssiger. Vorlauf- und Rücklaufsensoren im Gerät integriert. Hydraulischer und elektrischer Anschluss unter- und rückseitig zubehörlos. Hohe JAZ durch optimierten Verdampfer und EC-Eulenflügelaxialventilator. EEK Raumheizung Mitteltemperatur: A++. Aufstellung der Außeneinheit und Sicherheitsabstände gemäß der WOLF Montage- und Bedienungsanleitung. Kältekreis nach Druckgeräte Richtlinie 2014/68/EU mit hermetisch gekapseltem Scroll-Verdichter. Kältekreis auf Dauer technisch dicht verifiziert. Nachtbetrieb und Schallentkopplung. Heizbetrieb: max. Heizwassertemperatur von 75°C mit Elektroheizelement. Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt. Außeneinheit Aufstellung auf Boden oder Boden- bzw. Wandkonsole. Vor- und Rücklaufleitung zwischen Außen- und Inneneinheit bauseits. Verdampferabtauung über Kreislaufumkehr. Inneneinheit: Hoch-effizienzumwälzpumpe EEI<0,21 für Heizkreis und WW-Betrieb integriert. Spreizungsregelung über Pumpendrehzahl. 3-Wege-Umschaltventil für Heiz-/Kühl-/Warmwasserbetrieb. Integrierter Wärmemengenzähler nach BAFA mittels Durchflusssensor. 9kW (400V) Elektroheizelement. Warnmeldung bei niedrigem Wasserdruck mit Heizwasserdrucksensor. Inneneinheit gedämmt inkl. Heizkreissicherheitsventil 3 bar mit Kunststoffablaufschlauch (Innen-Ø 19 mm), manuellem Entlüfter und analogem Druckmanometer. Regler mit Steuer- und Überwachungsorganen der gesamten Wärmepumpe. Eingänge der Regelung: eBUS, Speicherfühler, Außenfühler, S0-Schnittstelle/ EVU/ Smart Grid/ PV-Anhebung, 3 parametrierbare Eingänge für Sammlerfühler/ Taupunktwächter/ Ext. Ansteuerung 0-10V. Ausgänge: Ext. Heizkreispumpe, Anforderung 2. Wärmeerzeugers, Ext. 3-Wege-Umschaltventil für den Kühlbetrieb, Zirkulationspumpe, 3 parametrierbare Ausgänge. Internetschnittstelle Wolf Link home (LAN, WLAN) lose beigelegt. WLAN nach IEEE 802.11b/g/n, 2,4 GHz, Kanal 1 bis 13, LAN RJ45, 10/100Mbit Ermöglicht Nutzung der Smartset App für Android und Apple sowie Smartset-Portal als Webanwendung. Remote Control für Fachhandwerker zur Fernsteuerung, Optimierung und Parametrierung des Wärmeerzeugers. Smarthome Einbindung via Alexa Skills. Einfache Integration in die Inneneinheit der Wärmepumpe. Erfüllung des §14a nach EnWG, Dimfunktion mittels SG-Ready auf 4,2kW oder wahlweise Einstellwert.Funktion gegeben ab Softwarestand HCM-4 FW 1.90 bzw. HCM-5 ab FW 1.20, BM-2 ab FW 3.30. Anzeigemodul (AM)ab FW 2.00. Technische Daten Außenmodul: Wärmepumpenart Luft / Wasser Monoblock Konformität CE Abmessungen: (BxHxT) incl. Füße, incl. Fronttüren: Außeneinheit1286x979x586mm, Inneneinheit 440x790x340mm Gewicht: Außeneinheit152kg, Inneneinheit 27kg Kältekreis Kältemitteltyp/GWP R290/3 Füllmenge/CO2eq 3,1/0,009kg/t Kältemittelöl PZ46M Füllmenge Kältemittelöl 900ml Kompressor-Typ Scroll Heizleistung/COP bei Nennleistung nach EN14511: A2/W35: 5,15 / 4,54 A7/W35: 4,50 / 5,47 A10/W35: 2,97 / 5,88 A-7/W35: 5,88 / 2,73 Leistungsbereich bei: A2/W35kW 1,9-7,0 A7/W35kW 2,2-7,0 A-7/W35kW 1,6-6,9 Kühlleistung / EER bei (Nennleistung nach EN14511) A35/W18: 5,01 / 5,83 A35/W7: 3,43 / 3,86 Leistungsbereich Verdichter bei A35/W18: 2,3 - 7,0 A35/W/: 1,9 - 6,5 Schall AußeneinheitA7/W55 (in Anlehnung an EN 12102/EN ISO 9614-2) Schallleistungspegel bei Nenn-Wärmeleistung (ErP) 52dB(A) Tag max. 58dB(A) im reduziertem Nachtbetrieb 49dB(A) Schalldruckpegel im reduziertem Nachtbetrieb (in 3m Entfernung, frei aufgestellt) 32dB(A) Einsatzgrenzen Temperatur Betriebsgrenzen: Heizbetrieb +15° - +70°C Kühlbetrieb +7° - +30°C max. Heizwassertemperatur mit E-Heizung 75°C Luft Heizbetrieb min/max. -22° / +40°C Luft Kühlbetrieb min/max. +10° / +45°C Heizwasser Mindestvolumenstrom für Abtauung 20L/min Restförderhöhe bei min. Volumenstrom für Abtauung 610mbar maximaler Betriebsdruck Heizkreis 3bar Wärmequelle Luftvolumenstrom im Nennbetriebspunkt 3.300m³/h Anschlüsse Inneneinheit: Vorlauf von AußeneinheitHeizung/Warmwasser 28x1 Außeneinheit Vorlauf/Rücklauf G1¼" IG Kondensatwasseranschluss DN50 Elektrik Außeneinheit Netzanschluss / Absicherung Steuerspannung 1NPE, 230VAC, 50Hz / 16A (B) Leistungsaufnahme Standby 13W Leistung/Strom/cos(A7/W35) 509W/2,2A/0,8 max. Leistungsaufnahme Verdichter innerhalb der Einsatzgrenzen 3,7kW max. Verdichterstrom innerhalb der Einsatzgrenzen 9,6A Maximale Anzahl Verdichterstarts pro Stunde 6 Schutzart AußeneinheitIP 24 Elektrik Inneneinheit Netzanschluss / Absicherung Außeneinheit, Elektroheizelement 3PE,400VAC,50Hz/20A(B) Steuerspannung 1NPE,230VAC,50Hz/16A(B) Leistungsaufnahme Elektroheizelement 9kW Heizkreispumpe/Standby 3-75W/2W Maximale Stromaufnahme Elektroheizelement (9kW) A 13 (400VAC) Schutzart Inneneinheit IP 20 Enerigeeffizienzklasse: Raumheizung Niedertemperatur: A+++, Raumheizung Mitteltemperatur: A++, Warmwasserspeicher: C Speicherinhalt Warmwasserspeicher 280L Leistungskennzahl NL50: 3,2 Abmessungen (BxHxT): 600x1829x999mm Gewicht Warmwasserspeicher: 140kg Anschlüsse: G1" VL/RL und G¾"kW, WW, Zirkulation von oben Wolf Link home Betriebstemperatur- und Feuchtigkeit 0-60°C/20-90%r.H. Fabrikat: WOLF GmbH Artikel-Nummer: 9146841 Verwendungshinweis: Kein Verwendungshinweis vorhanden
