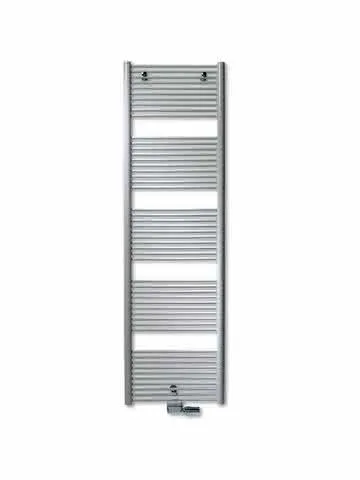

VASCO Bad Heizkörper MALVA Typ:BSM-S L:0600 H:1122 Anschl.:1188 F:9016

VASCO MALVA BSM-S/ BSRM-S
TYPEN
Gerade (BSM-S) und gebogen (BSRM-S)
ROHRE
Horizontal, rund dia= 15 mm
VERTEILER
Vertikal, rund dia= 42 mm
FARBEN
Standard-Farbe Weiss RAL 9016
Große Farbauswahl nach Herstellerangaben
AUßERGEWoHNLICH
Die horizontalen Rohre des Types BSRM-S
sind leicht nach vorne gebogen (10Grad).
BSM-S auch als Raumteiler lieferbar,
nach Herstellerangaben
BEFESTIGUNGEN
Wandbefestigungen standardmaßig
TECHNISCH
Elektrisch lasergeschweißt (unsichtbare
Schweißnahte)
KTL-Tauchgrundierung, Pulverlackierung
Standard Betriebsdruck: 10 bar
Maximale Betriebstemperatur: 120 GradC
Heizkorper fur gemischten Betrieb
ANSCHLuSSE
Einpunktanschluss fur Einrohrsystem
nach Herstellerangaben
Einpunktanschluss fur Zweirohrsystem
nach Herstellerangaben
Zweipunktanschluss fur Einrohrsystem
(Anschluss uber den Mittelanschluss)
nach Herstellerangaben
Zweipunktanschluss fur Zweirohrsystem
(standardmaßig) nach Herstellerangaben
Fur Untenanschluss braucht mann ein
Stromungsrohr, dieses wird standardmaßig
in dem rechtem Verteiler mitgeliefert.
Fur Obenanschluss 45, 54 soll man ein
spezielles Stromungsrohr bestellen,
das im Rucklauf montiert werden soll,
nach Herstellerangaben
