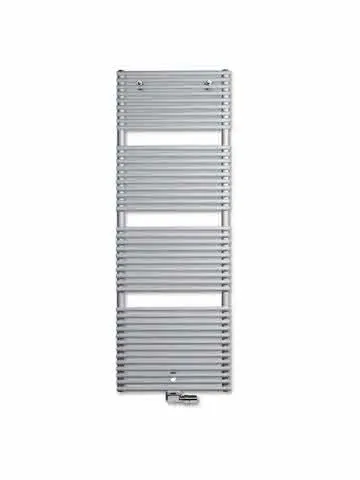

VASCO Bad Heizkörper AGAVE Typ: HRM L:0750 H:1114 Anschl.:1188 F:9005

VASCO AGAVE HRM/ HR2/ HRBM
TYPEN: Gerade (HRM),
2 Reihen Rohre (HR2) und gebogen (HRBM)
ROHRE
Horizontal, rund dia= 22 mm
VERTEILER
Vertikal, ruckseitig, rund dia= 35 mm
FARBEN
Standard-Farbe Weiss RAL 9016
Große Farbauswahl nach Herstellerangaben
AUßERGEWoHNLICH
Die horizontalen Rohre des Types HRBM
sind leicht nach vorne gebogen (10Grad).
Typ HR2 ist mit zwei Reihen von
horizontalen runden Rohren ausgestattet.
HRM /HR2: auch als Raumteiler lieferbar,
nach Herstellerangaben
BEFESTIGUNGEN
Wandbefestigungen standardmaßig
TECHNISCH
Geschweißt mittels Widerstands-
Schweißroboter(unsichtbare Schweißnahte)
KTL-Tauchgrundierung, Pulverlackierung
Standard Betriebsdruck: 10 bar
Maximale Betriebstemperatur: 120 GradC
ANSCHLuSSE
Einpunktanschluss fur Einrohrsystem
nach Herstellerangaben
Einpunktanschluss fur Zweirohrsystem
nach Herstellerangaben
2-punktanschl fur 1-rohrsystem (Anschl
uber den Mittelanschl)nach Herstel angab
2-punktanschl fur 2-rohrsystem
(standardmaßig) nach Herstellerangaben
Fur Untenanschluss braucht mann kein
Stromungsrohr, wird also auch nicht
mitgeliefert.
Fur Obenanschluss 45, 54 soll man
ein spezielles Stromungsrohr bestellen,
das im Rucklauf montiert werden soll,
nach Herstellerangaben
HR2 hat keinen Mittelanschluss.
BEZUGSQUELLENNACHWEIS:
Vasco Group GmbH
Flugplatz 21
44319 Dortmund
Telefon: +49 231 477315-0
Telefax: +49 231 477315-30
Internet: www.vasco-group.eu
E-Mail: info@vasco.eu
