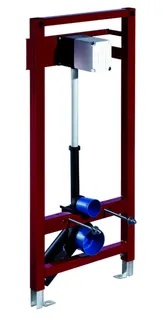

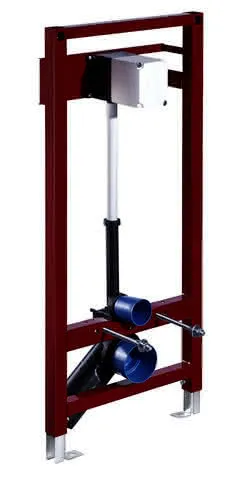

SCHELL WC-Modul MONTUS mit COMPACT II für wandhängende WC

• WC-Modul MONTUS Typ COMPACT II WC-Modul BH 115 cm mit Unterputz – Druckspüler COMPACT II. Für Ständerwand- oder Vorwandmontage. Für wandhängende WC mit 180 oder 230 mm Befestigungsmaß. Selbsttragender
• pulverbeschichteter Profil-Stahlrahmen mit höhenverstellbaren Füßen und Traversen. Auslösung der Spülung elektronisch oder mechanisch. Lieferumfang – WC-Modul – Rohrunterbrecher (DIN EN 12541) – Traverse mit Unterputz-Druckspüler COMPACT II
• mit Vorabsperrung und Putzdeckel
• höhenverstellbar – Höhenverstellbares Spülrohr d: 45 mm
• mit Baustopfen – Verzinkte
• höhenverstellbare Montagefüße 0
• 20 cm mit Rutschhemmung – Übergangsstück d: 90 / 110 mm – WC-Anschlussgarnitur (Zulauf d: 45 mm
• Ablauf d: 90 / 110 mm) – PP-Ablaufbogen d: 90 / 90 mm
• mit Baustopfen – Befestigungsmaterial für WC-Montage (Befestigungsbolzen M 12 x 200 mm
• Schutzschläuche
• Kunststoff – Bundbuchsen
• Muttern
• Unterlegscheiben
• Abdeckkappen) – Befestigungsmaterial für Montagefüße Technische Daten – Fließdruck: 1,2
• 5,0 bar – Max. Ruhedruck: 8 bar – Spülstrom: 1,0
• 1,3 l/s – Belastbarkeit: max. 400 kg (bei Verwendung von Wandhalterungsset MONTUS) – Werkstoff: Rahmen Stahl

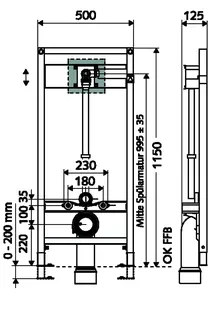

• Wasserstrecke entzinkungsbeständiges Messing konform TrinkwV – Oberfläche: Rahmen pulverbeschichtet – Abmessungen: B 50 cm x H 115 cm – Anschluss Abwasser: d: 90 / 110 mm – Anschluss Spülrohr: d: 45 mm – Anschluss Wasser: DN 20 G 3/4 AG (rechts) – Abgang Abwasser: d: 90 / 110 mm – Zertifikate: Belgaqua Hinweis – Verbauter Druckspüler mit Geräuschklasse I bei 100% Durchfluss. Montagehinweis – Bei elektronischer Auslösung Stromversorgung entsprechend der jeweiligen WC-Steuerung vorsehen. – In Verbindung mit dem SCHELL Wassermanagement-System SWS ggf. ein handelsübliches Buskabel H(St)H2x2x0,8 (bauseits) für den SWS Bus-Extender Kabel BE-K vorsehen. – Es dürfen nur original SCHELL Netzteile und Anschlusskabel eingesetzt werden. – Notwendige Zuleitung DN 25 SCHELL Artikelnummer: 030760099

Weitere technische Eigenschaften

• Abmessung Anschluss Trinkwasser: 3/4 Zoll
• Anschluss Trinkwasser: Außengewinde
• Anzahl der Anschlüsse Trinkwasser: 1
• Belastbarkeit >= 400 kg nach EN 997: ja
• Geeignet für die Frontbedienung: ja
• Geeignet für elektrische Bedienung: ja
• Geeignet für Trinkwasseranschluss rechts: ja
• Geräuschklasse nach EN ISO 3822: ohne
• Höhenverstellbar: ja
• Mit Abflussbogen: ja
• Mit Befestigungsmaterial für das WC: ja
• Mit Mörteldeckel: ja
• Mittenabstand WC-Befestigung: 18 cm und 23 cm
• Rohraußendurchmesser Entwässerung: 90/110
• Toilettenhöhe verstellbar: ja
• Zertifiziert nach Belgaqua: ja
• Max. Durchsatzkapazität (150 kPa): 1,3
