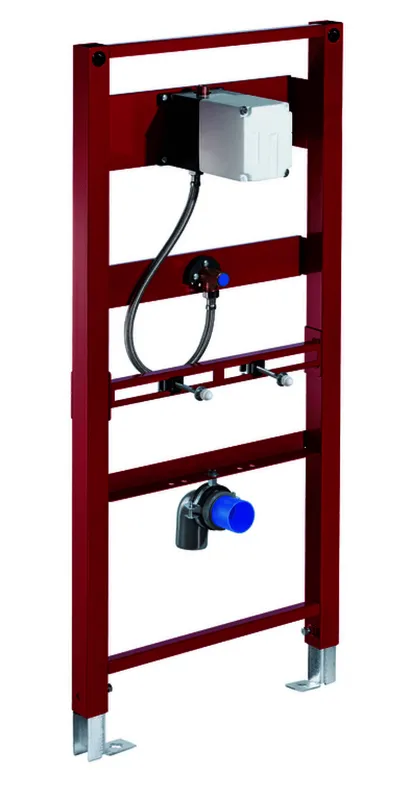

SCHELL Urinal-Modul MONTUS COMPACT II, verdeckter Zulauf

• Urinal-Modul MONTUS Typ COMPACT II Urinal-Modul BH 115 cm mit Unterputz – Druckspüler COMPACT II. Für Ständerwand- oder Vorwandmontage. Selbsttragender
• pulverbeschichteter Profil-Stahlrahmen mit höhenverstellbaren Füßen und Traversen. Auslösung der Spülung elektronisch oder mechanisch. Lieferumfang – Urinal-Modul – Traverse mit Ablaufbogen und Baustopfen
• höhenverstellbar – Traverse mit Unterputz-Druckspüler COMPACT II
• mit Vorabsperrung und Putzdeckel
• höhenverstellbar – Traverse für Urinal-Befestigung 40
• 375 mm
• höhenverstellbar – Traverse mit schallentkoppeltem Urinalanschluss
• mit Baustopfen
• höhenverstellbar – Flexibler Schlauch – Verzinkte
• höhenverstellbare Montagefüße 0
• 20 cm mit Rutschhemmung – Befestigungsmaterial für Montagefüße – Befestigungsmaterial für Urinal – Montage (Befestigungsbolzen M 8 x 100 mm
• Schutzschlauch
• Kunststoff – Bundbuchsen
• Muttern
• Unterlegscheiben
• Abdeckkappen) Technische Daten – Fließdruck: 0,8
• 5,0 bar – Spülstrom: 0,3 l/s – Werkstoff: Rahmen Stahl
• Wasserstrecke entzinkungsbeständiges Messing konform TrinkwV – Oberfläche: Rahmen pulverbeschichtet – Abmessungen: B 50 cm x H 124 cm – Anschluss Abwasser: d: 50 mm – Anschluss Wasser: DN 15 G 1/2 AG (oben) – Abgang Abwasser: d: 50 mm – Abgang Wasser: DN 15 G 1/2 IG Montagehinweis – Bei elektronischer Auslösung Stromversorgung entsprechend der jeweiligen Urinal-Steuerung vorsehen. – In Verbindung mit dem SCHELL Wassermanagement-System SWS ggf. ein handelsübliches Buskabel H(St)H2x2x0,8 (bauseits) für den SWS Bus-Extender Kabel BE-K vorsehen. – Es dürfen nur original SCHELL Netzteile und Anschlusskabel eingesetzt werden. SCHELL Artikelnummer: 030750099

Weitere technische Eigenschaften

• Abmessung Anschluss Trinkwasser: 1/2 Zoll
• Anschluss Trinkwasser: Außengewinde
• Anzahl der Befestigungspunkte zum Bauteil: 2
• Geeignet für Infrarotbedienung: ja
• Geräuschklasse nach EN ISO 3822: ohne
• Höhenverstellbar: ja
• Mit Abflussbogen: ja
• Mit Befestigungsmaterial für das Element: ja
• Mit Befestigungsmaterial für das Urinal: ja
• Mit Schallentkopplung: ja
• Rohraußendurchmesser Abflussrohr: 50
• Selbsttragende Konstruktion: ja
• Urinalhöhe verstellbar: ja
• Vormontierte Spüleinheit: ja
• Vormontiertes Element: ja
• Max. Durchsatzkapazität (150 kPa): 0,3
