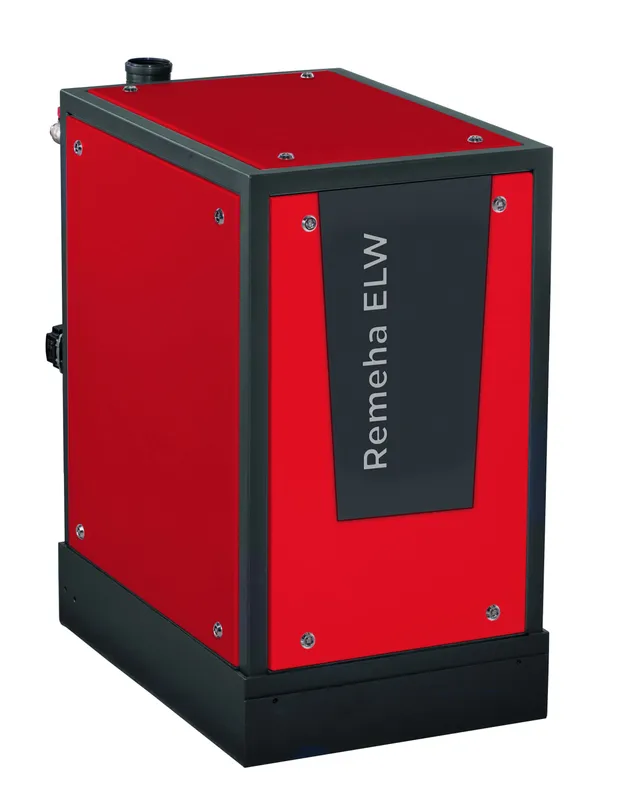

Remeha Gas-Brennwert-Blockheizkraftwerk ELW 5-12 Erdgas

ELW 5 - 12 anschlussfertiges Blockheizkraftwerk (BHKW) mit Asynchrongenerator, gemäß Richtlinie VDE-AR-N 4105 Das BHKW bietet serienmäßig: Leistungsmodulation entsprechend des aktuellen Wärmebedarfs Leistungsmodulation wahlweise bzw. optional strom- oder wärmeoptimiert, (bauseitige Leistungen erforderlich) grafische Auswertung und Statistiken aller Betriebsdaten. Das Wartungsintervall beträgt 10.000 Betriebsstunden Farbe Rot (RAL 2002), Grau (RAL 7011) Motor Toyota Industrie-Gasmotor, geeignet für den Betrieb mit Erdgas H,L,LL oder Flüssiggas Propan gemäß Spezifikation Generator wassergekühlter IE2-Asynchron-Genera- tor mit deutscher Technologie, motor- ischer Anlauf vorgesehen Nenndrehzahl: 1.550 U/min Schutzart: IP55 Spannung: 400 V Frequenz: 50Hz Technische Daten Nennleistung elektrisch(1) (kWel) 5,0 Nennleistung thermisch(2) (kWth) 12,2 Leistungsmodulation el.(kWel) 2,9-5,0 Leistungsmodulation th (kWth) 7,9-12,2 Energieeinsatz (6) (kWh) Hi 16,5 Flüssiggaseinsatz (kg/h) 1,28 Stromkennzahl 0,44 f Primärenergiefaktor (7) 0,286 PEE (%) 33,30 ErP Energieeffizienzlabel (6) A++ Geräuschemission (3) (dB(A)) 51 Schallleistungspegel LW (dB) 66 Wartungsintervall (Bh) 10.000 Wirkungsgrade Wirkungsgrad elektrisch nel (%) 30,3 Wirkungsgrad thermisch nth (%) 77,0 Wirkungsgrad gesamt nges (%) 107,0 Elektrische Energieerzeugung Nennspannung (V) 400 Frequenz (Hz) 50 Nennwirkleistung PnG (kW) 5,0 Scheinleistung S E max. (kVA) 6,4 Nennspannung UnG (V) 400 Netzfrequenz (Hz) 50 Cos phi unkompensiert 0,78 Blindleistungskompensation je Stufe (kVar) optional 2,9 Anzahl Stufen optional 1 Verdrosselungsgrad-Resonanzfrequenz 0 Cos phi gem. VDE-AR-N 4105 Quadranten II, III 0,95 Bemessungswechselstrom Ir (A) 9 Bemessungswechselstrom Ir cos phi 1 (A) 7 Bemessungsscheinleist. SrE (kVA) 6,41 Kurzschlusswechselstrom Generator Ik (A) 111 Netzkurzschlussleistung bei UnG Sk (kVA) 76,90 Anlaufstrom lk (A) 45 Zu- und Abluft Verbrennungsluftbedarf (m3/h) 33,72 Volumenstrom Modulentlüftung (m3/h) 100,00 Gesamtluftbedarf Modul in Feuerstätte (m3/h) 133,72 zulässiger Gegendruck Abluftführung max. (4) (Pa) 100 Abgas Abgastemperatur (5) (C) 72 Abgasmassenstrom feucht (kg/h) 36 Abgasvolumenstrom trocken (Nm3/h) 29 Abgasgegendruck max. (Pa) 500 Abgasgendruck max. bei Kessel- kaskaden (Pa) 100 Abmessungen & Gewichte Länge (mm) 1.160 Breite (mm) 620 Höhe (mm) 1.100 Volumen Modul (L) 791,12 Oberfläche Modul (m2) 5,35 Gewicht ca. (kg) 395 Anschlüsse Gas: 1/2 IG Gasvordruck (mbar) Erdgas 23 Gasvordruck (mbar) Flüssiggasgas 50 Heizungsvorlauf: 1 Kugelhahn Heizungsrücklauf: 1 Kugelhahn Abgas: 80 mm Abluft: d = 100 mm, zulässigen Gegendruck beachten!, Artikelnummer: 7684331 Verwendungshinweis: Energieart Erdgas
