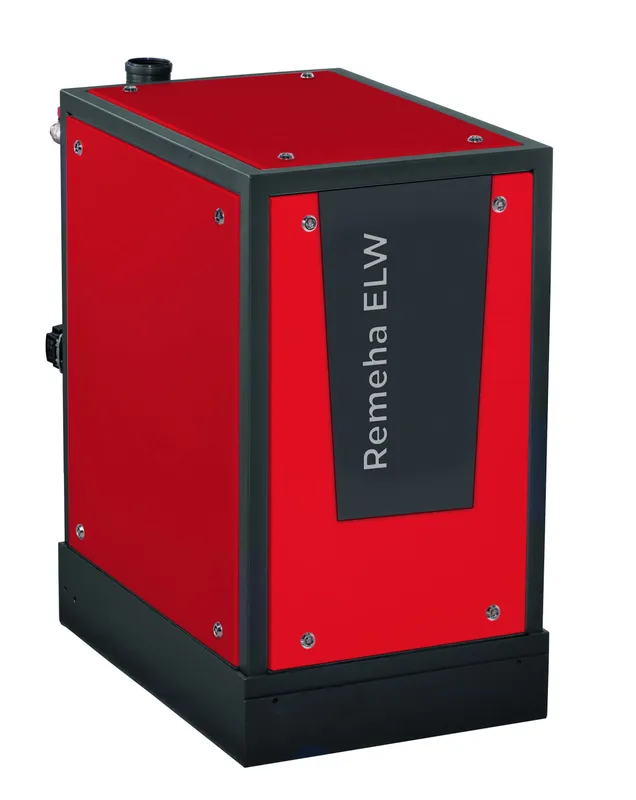

Remeha Gas-Brennwert-Blockheizkraftwerk ELW 16-38 Erdgas

ELW 16 - 38 anschlussfertiges Blockheizkraftwerk (BHKW) mit Asynchrongenerator, gemäß Richtlinie VDE-AR-N 4105 Das BHKW bietet serienmäßig: Leistungsmodulation entsprechend des aktuellen Wärmebedarfs Leistungsmodulation wahlweise bzw. optional strom- oder wärmeoptimiert, (bauseitige Leistungen erforderlich) grafische Auswertung und Statistiken aller Betriebsdaten. Das Wartungsintervall beträgt 6.000 Betriebsstunden Farbe Rot (RAL 2002), Grau (RAL 7011) Motor Toyota Industrie-Gasmotor, geeignet für den Betrieb mit Erdgas H,L,LL oder Flüssiggas Propan gemäß Spezifikation Generator wassergekühlter IE2-Asynchron-Genera- tor mit deutscher Technologie, motor- ischer Anlauf vorgesehen Nenndrehzahl: 1.540 U/min Schutzart: IP55 Spannung: 400 V Frequenz: 50Hz Technische Daten Nennleistung elektrisch(1) (kWel) 16,0 Nennleistung thermisch(2) (kWth) 38,2 Leistungsmodulation el.(kWel) 9,5-16,0 Leistungsmodulation th(kWth) 27,5-38,2 Energieeinsatz (6) (kWh) Hi 51,4 Flüssiggaseinsatz (kg/h) 4,0 Stromkennzahl 0,42 f Primärenergiefaktor (7) 0,264 PEE (%) 34,1 ErP Energieeffizienzlabel (6) A++ Geräuschemission (3) (dB(A)) 51 Schallleistungspegel LW (dB) 67 Wartungsintervall (Bh) 6.000 Wirkungsgrade Wirkungsgrad elektrisch nel (%) 31,1 Wirkungsgrad thermisch nth (%) 76,9 Wirkungsgrad gesamt nges (%) 108,0 Elektrische Energieerzeugung Nennspannung (V) 400 Frequenz (Hz) 50 Nennwirkleistung PnG (kW) 16,0 Scheinleistung S E max. (kVA) 20,51 Nennspannung UnG (V) 400 Netzfrequenz (Hz) 50 Cos phi unkompensiert 0,78 Blindleistungskompensation je Stufe (kVar) optional 8,74 Anzahl Stufen optional 1 Verdrosselungsgrad-Resonanzfrequenz 0 Cos phi gem. VDE-AR-N 4105 Quadranten II, III 0,95 Bemessungswechselstrom Ir (A) 30 Bemessungswechselstrom Ir cos phi 1 (A) 23 Bemessungsscheinleist. SrE (kVA) 20,51 Kurzschlusswechselstrom Generator Ik (A) 156 Netzkurzschlussleistung bei UnG Sk (kVA) 108,1 Anlaufstrom lk (A) 59 Zu- und Abluft Verbrennungsluftbedarf (m3/h) 65,7 Volumenstrom Modulentlüftung (m3/h) 200,00 Gesamtluftbedarf Modul in Feuerstätte (m3/h) 265,7 zulässiger Gegendruck Abluftführung max. (4) (Pa) 150 Abgas Abgastemperatur (5) (C) 89 Abgasmassenstrom feucht (kg/h) 69 Abgasvolumenstrom trocken (Nm3/h) 56 Abgasgegendruck max. (Pa) 500 Abgasgendruck max. bei Kessel- kaskaden (Pa) 150 Abmessungen & Gewichte Länge (mm) 1.410 Breite (mm) 686 Höhe (mm) 1.240 Volumen Modul (L) 1.199,4 Oberfläche Modul (m2) 7,13 Gewicht ca. (kg) 750 Anschlüsse Gas: 1/2 IG Gasvordruck (mbar) Erdgas 23 Gasvordruck (mbar) Flüssiggasgas 50 Heizungsvorlauf: 1 Kugelhahn Heizungsrücklauf: 1 Kugelhahn Abgas: 80 mm Abluft: d = 100 mm, zulässigen Gegendruck beachten!, Artikelnummer: 7705138 Verwendungshinweis: Energieart Erdgas
