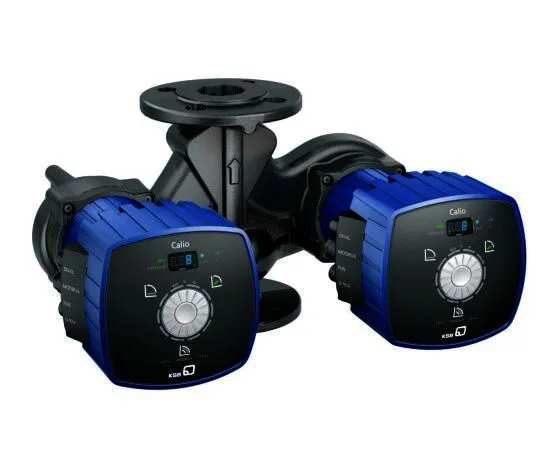

KSB Heizungspumpe Calio Z 50-120 DN50, PN6/10/16, geregelt, 1ph 230V

Wartungsfreie, hocheffiziente
Nassläuferpumpe als Zwillingspumpe,
blockierstromfester Synchronmotor mit
ECM-Technologie, integrierte, stufenlose
Differenzdruckregelung. Die
Anforderungen nach ErP 2015 an den
Energieeffizienzindex (EEI) werden
übererfüllt.
Betriebsarten:
- Konstantdruckregelung
- Proportionaldruckregelung
- Eco-Mode mit dynamisch angepasstem
Differenzdruck
- Boost-Mode (Stellerbetrieb)
- Temperaturgeführte
Differenzdruckregelung
Funktionen:
- Doppelpumpenbetrieb, Pumpenwechsel
nach 24 Stunden Laufzeit einer Pumpe
- Spitzenlastbetrieb
- Redundanz durch automatischen Start
der Stand-by-Pumpe bei Ausfall der
Duty-Pumpe
- Vorgabe der Betriebsart manuell oder
über Modbus
- Sollwertvorgabe 0-100 % in 1 %
Schritten
- Vorgabe Differenzdruck-Sollwert
manuell oder mittels externem
Analogsignal 0-10 VDC oder über Modbus
- Vorgabe Drehzahl (Stellerbetrieb)
manuell oder mittels externem
Analogsignal 0-10 VDC oder über Modbus
- Monitoring und Steuerung der Pumpe von
Ferne über Modbus
- Bedieninterface mit integrierten
Symbolen und Display zur Anzeige von
Betriebsart und alternierend von
aufgenommener elektrischer Leistung,
Förderstrom und Förderhöhe
- Anzeige von Fehlercodes im Display
- Automatischer Absenkbetrieb
deaktivierbar
- Automatische Entlüftung
- Softstart mit Anlaufstrombegrenzung
- Deblockierfunktion
- Integrierte Motorschutzfunktion
- Kennfeldüberwachung durch max./min.
FlowLimit
- Energie-/Fördermengenzähler
- Dynamische Steuerung (Dynamic Control)
Pumpenintegrierte
Kommunikationsschnittstellen:
- Klemmenpaar für Modbus
RTU-Schnittstelle
- Klemmenpaar für externes Analogsignal
0-10 VDC
- Klemmenpaar für externes
Ein-/Ausschalten der Pumpe
- Klemmenpaar für Zwillingspumpenbetrieb
- Konfigurierbares Sammelstörmelderelais
(Wechsler, je Antrieb)
- Konfigurierbares Betriebsmelderelais
(Wechsler, je Antrieb)
Betriebsdaten:
Födermedium: ___________________
Zul. Medientemperatur: -10 bis 110 oC
Zul. Umgebungstemperatur: 0 bis +40 oC
Max. Förderstrom: 52 m3/h
Max. Förderhöhe: 12 mWS
Max. zul. Betriebsdruck: bis 16 bar
Nenndruck: PN6/10/16
Motor/Elektronik:
Elektromagnetische Verträglichkeit:
Störaussendung P1 400 W: EN 61800-3
Störfestigkeit P1 400 W: EN 61800-3
Netzanschluss: 1ph 230 V
Netzfrequenz: 50/60 Hz
Leistungsaufnahme: 5 - 1240 W
Stromaufnahme: 0.3 - 2.92 A
Schutzart: IPX4D
Werkstoffe:
Pumpengehäuse: EN-GJL-200 KTL-besch.
Laufrad: Kunststoff mit Glasfaseranteil
(PSU-GF30)
Pumpenwelle: Edelstahl 1.4034
Lager: Keramik/Kohle
Anschlussmaße/Gewicht:
Anschluss Pumpe: DN50
Anschluss Rohrleitung: DN50
Einbaulänge: 280 mm
Gewicht: 31,71 kg
Bestellinformationen:
Fabrikat: KSB
Baureihe: Calio Z
Baugröße: 50-120
Artikelnummer: 29134876
EAN/GTIN: 4031932305969
Materialpreisgruppe: 54 Verwendungshinweis: Kein Verwendungshinweis vorhanden
