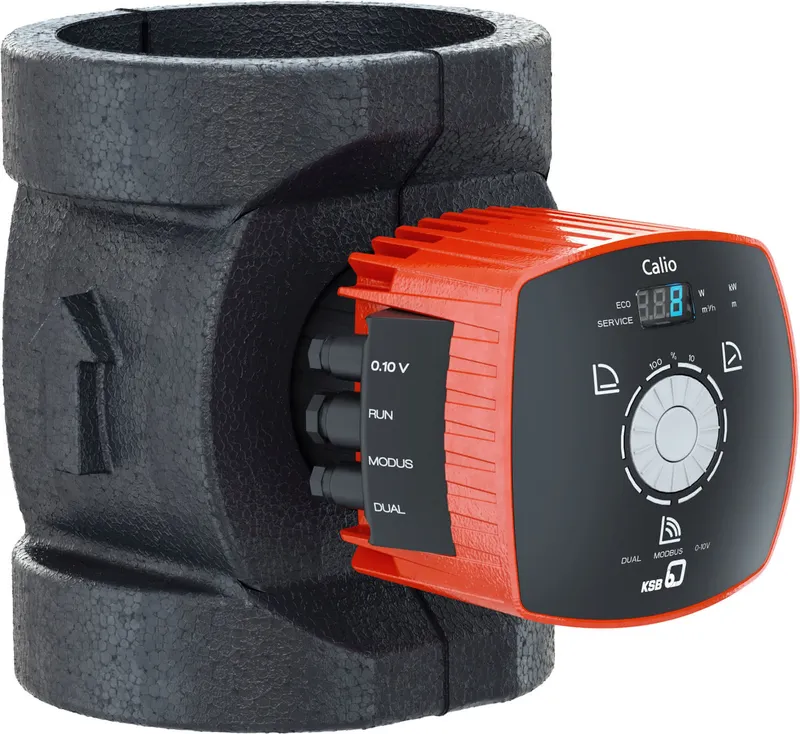

KSB Heizungspumpe Calio 50-150, geregelt DN50, PN6/10/16, 1ph 230V

Wartungsfreie, hocheffiziente
Nassläuferpumpe, blockierstromfester
Synchronmotor mit ECM-Technologie,
integrierte, stufenlose
Differenzdruckregelung. Die
Anforderungen nach ErP 2015 an den
Energieeffizienzindex (EEI) werden
übererfüllt. Einsetzbar für Heizungs-
und Klimaanwendungen. Zweiteilige
Wärmedämmschale nach EnEV im
Lieferumfang enthalten.
Betriebsarten:
- Konstantdruckregelung
- Proportionaldruckregelung
- Eco-Mode mit dynamisch angepasstem
Differenzdruck
- Boost-Mode (Stellerbetrieb)
- Temperaturgeführte
Differenzdruckregelung
Funktionen:
- Vorgabe der Betriebsart manuell oder
über Modbus
- Sollwertvorgabe 0-100 % in 1 %
Schritten
- Vorgabe Differenzdruck-Sollwert
manuell oder mittels externem
Analogsignal 0-10 VDC oder über Modbus
- Vorgabe Drehzahl (Stellerbetrieb)
manuell oder mittels externem
Analogsignal 0-10 VDC oder über Modbus
- Monitoring und Steuerung der Pumpe von
Ferne über Modbus
- Bedieninterface mit integrierten
Symbolen und Display zur Anzeige von
Betriebsart und alternierend von
aufgenommener elektrischer Leistung,
Förderstrom und Förderhöhe
- Anzeige von Fehlercodes im Display
- Automatischer Absenkbetrieb
deaktivierbar
- Automatische Entlüftungsfunktion
- Softstart mit Anlaufstrombegrenzung
- Deblockierfunktion
- Integrierte Motorschutzfunktion
- Kennfeldüberwachung durch max/min
FlowLimit
- Energie-/Fördermengenzähler
- Dynamische Steuerung (Dynamic Control)
Pumpenintegrierte
Kommunikationsschnittstellen:
- Klemmenpaar für Modbus
RTU-Schnittstelle
- Klemmenpaar für externes Analogsignal
0-10 VDC
- Klemmenpaar für externes
Ein-/Ausschalten der Pumpe
- Klemmenpaar für Doppelpumpenbetrieb
- Konfigurierbares Sammelstörmelderelais
(Wechsler)
- Konfigurierbares Betriebsmelderelais
(Wechsler)
Betriebsdaten:
Fördermedium: ___________________
Zul. Medientemp.: -10 bis 110 oC
Zul. Umgebungstemp.: 0 bis +40 oC
Zul. Luftfeuchte: 80 %
Max. Förderstrom: 28 m3/h
Max. Förderhöhe: 15 mWS
Max. zulässiger Betriebsdruck: bis 16
bar
Nenndruck: PN6/10/16
Motor/Elektronik:
Elektromagnetische Verträglichkeit
Störaussendung P1 400 W: EN 61800-3
Störfestigkeit P1 400 W: EN 61800-3
Netzanschluss: 1ph 230 V
Netzfrequenz: 50/60 Hz
Leistungsaufnahme: 5 - 630 W
Stromaufnahme: 0.32 - 3.25 A
Schutzart: IPX4D
Werkstoffe:
Gehäuse: GG (EN-GJL-200),
KTL-beschichtet
Spaltrohr: Edelstahl 1.4301
Laufrad: Kunststoff (PSU-GF30)
Welle: Edelstahl 1.4034
Anschlussmaße:
Anschl. Pumpe: DN50
Anschl. Rohrleitung: DN50
Einbaulänge: 280 mm
Gewicht: 21,6 kg
Bestellinformationen:
Fabrikat: KSB
Baureihe: Calio
Baugröße: 50-150
Artikelnummer: 29134866
EAN/GTIN: 4031932305778
Materialpreisgruppe: 54 Verwendungshinweis: Kein Verwendungshinweis vorhanden
