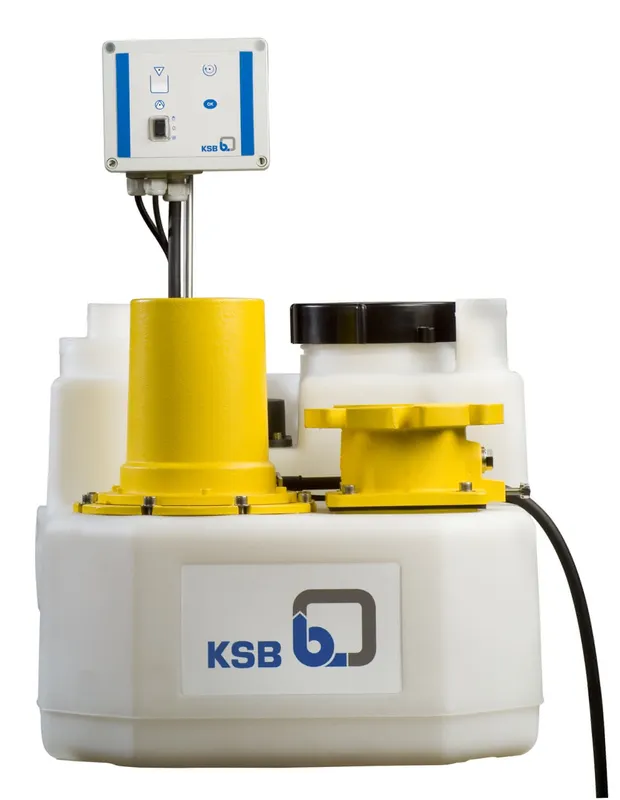

KSB Hebeanlage MiniCompacta U2.100 D mit Rückflusssperre

Überflutbare, anschlussfertige Abwasser-
und Fäkalienhebeanlage als Einzelanlage
gemäss der EN 12050-1
bestehend aus:
1 Sammelbehälter aus schlagfestem
Kunststoff, mit Handlochdeckel,gas-,
wasser- und geruchsdicht,
winkelsymmetrischer
Zulaufstutzenstellung.
Mit integrierter Rückflusssperre.
Gesamtvolumen: 100 l
Abmessungen: 760 x 705 x 545 mm
Zulaufstutzen:
- horizontal: 3 x DN 150/100 abgestuft
einschliesslich ein. Schlauchverbindung
- vertikal: 1 x DN 150/100 abgestuft
Mitte Zulauf: horizontal wählbar 180 /
250 mm
Druckflansch: DN 80,einschliesslich
Flanschübergangsstück DN 80/100,
Gummischlauch mit Gewebeeinlage für
Rohraussendurchmesser 108-114,3 mm,
sowie 2 Schlauchschellen
Entlüftungsstutzen: DN 70,
einschliesslich Schlauchverbindung
Entleerungsanschluss: DN 40,
einschliesslich elastischer
Schlauchverbindung für Handmembranpumpe
1 Tauchmotorpumpe mit Freistromrad
Ultradur, 2 Wellendichtringen m.
Fettzwischenkammer, Motor mit
eingebautem Überlastungsschutz,
Schutzart IP 68
1 Analoger Schwimmsensor mit direkter
Niveauerfassung
Selbstanpassende, vollautomatische,
elektronische Steuerung LevelControl
Basic 1
Kontinuierliche, analoge
Füllstandsmessung, dynamische Anpassung
des Schaltfeldes, automatische Erkennung
und Ausgleich vertikaler Pendelbewegung.
Permanente Selbstdiagnose und
Sensorüberwachung,
Hand-0-Automatik-Schalter,
Quittiertaster, Meldeleuchten für
Pumpenzustand und Hochwasser.
Pumpenschutz über
Wicklungsschutzkontakt, Eingang für
externe Störmeldung, Sammelstörmeldung
oder potentialfreie Betriebsmeldung (NC,
NO - wählbar).
Integrierter Alarmsummer mit
akkugepuffertem, netzunabhängigem Alarm.
Einfache Behälterkodierung über
DIL-Schalter bei erster Inbetriebnahme
Meldeleuchte Drehfeld (nur D)
Drehstromausführung, Steckerfertig mit 1
m Netzanschluss mit CEE 3/n/PE 5-pol.
und 4 m Motoranschlussleitung.
Fördermedium: __________________________
Förderstrom: _________ m3/h
Förderhöhe: 16 m
Laufrad: Freistromrad
Schneideinrichtung: false
Werkstoffe:
Sammelbehälter: Polyethylen
Pumpengehäuse:
Laufrad: sonstige
Welle: 1.4021
Betriebstemperatur: max. 40 oC
Nennspannung: 3ph 400 V
Netzfrequenz: 50 Hz
Motorleistung P1: 1.87 kW
Nennleistung P2: 1.5 kW
Einschaltart: direkt
Nennstrom: 3.5 A
Drehzahl: 2900 1/min
Nennweite druckseitig: DN 80/100
Gesamtgewicht: 54 kg
Bestellinformationen:
Fabrikat: KSB
Baureihe: MiniCompacta
Baugröße: U2.100 D
Artikelnummer: 29131506
EAN/GTIN: 4031932091442
Materialpreisgruppe: 38 Verwendungshinweis: Kein Verwendungshinweis vorhanden
