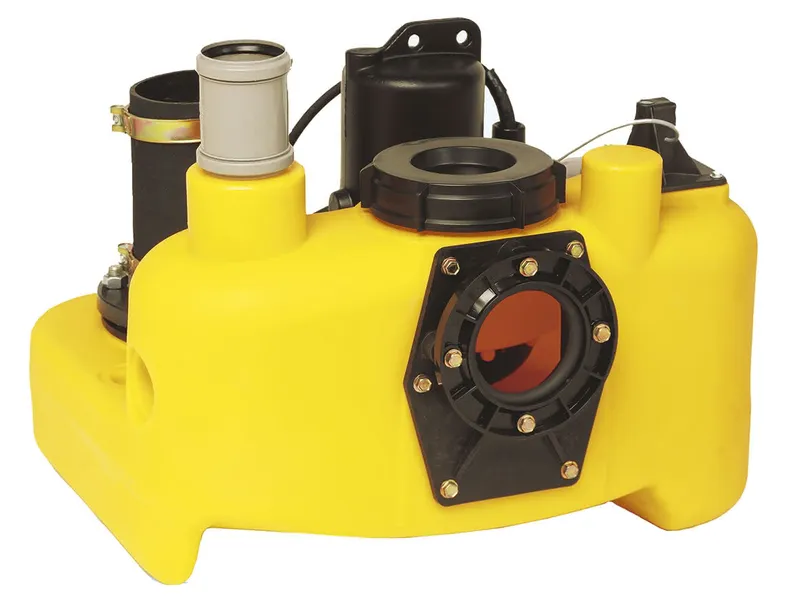

JP FÄKALIENHEBEANLAGE COMPLI 400 E 230 V

"Pentair Jung Pumpen Fäkalienhebeanlage compli 400 E steckerfertig
LGA Bauart geprüft nach DIN EN 12050
Überflutungssichere Einzelanlage
bestehend aus: Kunststoffbehälter in
Stufenform aus PE mit optimiertem Be-
hälterboden zur Reduzierung von Ablager-
ungen und Verstopfungen.
Trägerplattform aus GG mit integriertem
Ringgehäuse, Druckabgang und aufgesetz-
tem Motor für solide Befestigung und
einfache Wartung.
- Große Reinigungsöffnung
- Stutzen für Lüftungsleitung DN 100/70
abgestuft (wahlweise als Zulauf von
oben verwendbar)
- Stutzen DN 70 (für Lüftung bei Zulauf
von oben)
- Zusatzanschluss - Durchm. 50 mm - An-
schluss einer HMP 1 1/2" oder
Alternative als Muffe vertikal
- Zusatzanschluss - Durchm. 50 mm -
als Muffe horizontal
- Behälterinhalt : 50 l
- Höhe x Breite x Tiefe : 445x650x595 mm
- Zulaufhöhe : 180/250 mm
- Zulaufinnenmaß : DN 100
Ausführung horiz. als Muffe mit höhen-
verstellbarem Klemmflansch mit Ein-
schubbegrenzung
- Elast. Verbindung mit 2 Spannschellen
für Druckrohr mit Außendurchmesser
110 mm
- Anschlussflansch DN 80 mit Rohrstück
Durchmesser 110 mm für Druckrohr
DN 100 (Anschlussflansch für Druck-
rohr DN 80 auf Wunsch lieferbar)
- Überschiebmuffe Durchmesser 75 mm
für Lüftungsleitung DN 70
1 vertikal einstufige Abwassertauch-
motorpumpe zur Förderung von Abwasser
gemäß DIN 1986-3, betriebsfertig auf
dem Behälter montiert, Freistromrad mit
großem freien Durchgang, trockenlauf-
sicher durch Dauerfettfüllung, Motor-
thermostat zum Schutz vor Überhitzung.
Leitungseinführung längswasserdicht ver-
gossen und durch Steckverbindung tausch-
bar.
Leistungsangaben der Pumpe:
Freier Durchgang : 70 mm
Fördermenge : Q = 48 - 13 cbm/h
Förderhöhe : H = 1 - 6 m
Motorschutzart : IP 68
Motorleistung : P2 = 0,87 kW
Motor-Drehzahl : n = 1390 1/min
Stromart/Spannung : D-Strom 230/400 V
Betriebsart : S 3 nach VDE
Druckstutzen : DN 100
Gewicht der Anlage : 55 kg
Vollautomatische Niveauschaltung be-
triebsfertig im Sammelbehälter ein-
gebaut.
Steuerung ADZ 00
Steuerung (Direktstart) zum wasser-
standsabhängigen, automatischen Ein- und
zeitabhängigen Ausschalten der Pumpe,
ISO-Gehäuse mit Klarsichtdeckel, (HxBxT)
220x230x155 mm, Schutzart IP 44,
steckerfertig verdrahtet mit 4 m Lei-
tung zwischen Steuerung und Pumpe
Bestückung:
1 Schaltschütz
1 Sicherung für Steuerstromkreis
1 Steuertrafo
1 Kontrolllampe Betrieb
1 Kontrolllampe Drehrichtungsanzeige
1 Kontrolllampe Störung
1 Prüftaster
1 netzabhängige Alarmanlage mit:
1 potentialfreien Schließer für die
Störmeldung
1 Ladeschaltung mit Halterung für
optionalen 9 V-Akku
1 Alarmsummer wahlweise quittierbar,
1,5 m Netzanschlussleitung mit CEE-
Stecker, 5-polig. Betriebsstundenzähler
optional." Verwendungshinweis: Kein Verwendungshinweis notwendig.
