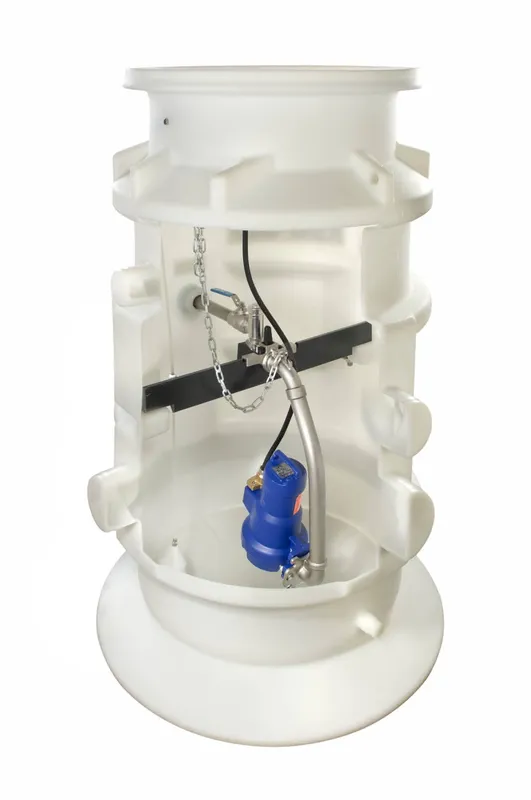

KSB Fertigpumpstation CK800 D NS 50-1 ex mit 2 Amarex N S 50-172/002 YLG-120

Anschlussfertige Doppelpumpstation,
Pumpenschacht für Erdeinbau mit zwei
Tauchmotorpumpen Amarex N in
Ex-geschützter Ausführung, komplett mit
Rohrleitungen und Armaturen. Pumpen
mittels Ketten problemlos von oben
einzubringen bzw. herauszuziehen.
Fördermedium: _________________________
Förderstrom: ________ m3/h
Förderhöhe: _________ m
Lieferumfang der Pumpstation:
Pumpenschacht aus Polyäthylen mit
Überwasserkupplung, korrosionsfrei,
auftriebssicher, nach DIN 1986-100, EN
752, EN 476
Schachtdurchmesser: 800 mm
Schachttiefe: 1820 mm (mit Abdeckung)
Schachtabdeckung: 600 mm entsprechend
DIN 1229/EN 124, Klasse A15 (begehbar)
Zulauf: Zulaufmuffen 3 x DN 150, 1 x DN
200 höhenversetzt,verschlossen
Druckleitungsanschluss: DN 40,
Klemmverbindung PE-HD 50
Entlüftung und Kabelzuführung 2
Anschlussstutzen DN 100, verschlossen
(gegenüberliegend)
Rohrleitung bestehend aus:
Traverse mit Kupplungsteil zur Aufnahme
der Rohrleitung: Polyurethan
Kugeleckventil: Edelstahl
Kugelhahn: Edelstahl
Druckrohr: Edelstahl
Spülanschlussmöglichkeit: Rp 1 1/4"
Steuerung:
Schaltgerätetyp: LevelControl
Ausführung: BC2 400 DPEO 040
mit automatischer Wechsel-, Reserve- und
Spitzenlastschaltung in
Kunststoffgehäuse, Schutzart IP54,für
Innenraummontage.
Anzeigeleuchten und Bedienfeld
Hochwasseralarm
Integrierter Alarmsummer 85 dB(A)
Betriebsstundenzähler / Schaltspiele je
Pumpe
Spannungsmessung, Phasenüberwachung
Anzeige des Wasserstands
Potentialfreier Kontakt für
Sammelstörmeldung
Motorschutzschalter je Pumpe
Wasserstandsabhängige Niveausteuerung
pneumatisch (Staudruckverfahren),
einschließlich Tauchglocke sowie 10 m
PVC-Luftschlauch.
Betriebsspannung: 400 V
Netzfrequenz: 50 / 60 Hz
Steuerspannung: 24 V DC
Pumpe:
2 KSB Tauchmotorpumpen in
Graugussausführung mit thermischem
Motorschutz und zweitem Sicherungskreis
zum Anschluss an ein
Thermistorauslösegerät mit
Wiedereinschaltsperre und 10 m
Anschlusskabel
Baureihe Pumpe: Amarex N
Baugröße Pumpe: S 50-172/002 YLG-120
Laufrad: off.Mehrschaufelrad
Schneideinrichtung: mit
Werkstoffe:
Pumpengehäuse: EN-GJL-250
Zwischengehäuse: EN-GJL-250
Laufrad: EN-GJL-250
Schneideinrichtung: 1.2080 (K100)
Pumpen-/Motorwelle: 1.4021
Wellendichtung:
pumpenseitig: GLRD SiC / SiC
motorseitig: Wellendichtring Kohle / SiC
mit Flüssigkeitsvorkammer, gefüllt mit
nicht toxischem
Paraffinöl
Betriebstemperatur: max. 40 oC
Schutzart: IP 68
Explosionsschutz: Ex d IIB T4 Gb
Nennspannung: 400 V
Netzfrequenz: 50 Hz
Motorleistung P1: 1.75 kW
Nennleistung P2: 1.3 kW
Nennstrom: 3.56 A
Drehzahl: 2900 1/min
Einschaltart: direkt
Gesamtgewicht: 257 kg
Bestellinformationen:
Fabrikat: KSB
Baureihe: CK 800 D
Baugröße: NS 50-1 ex
Artikelnummer: 29130853
EAN/GTIN: 4031932141109
Materialpreisgruppe: RL Verwendungshinweis: Kein Verwendungshinweis vorhanden
