Jung Pumpen FÄKALIENHEBEANLAGE COMPLI 2525/4 C1 HL, 400 V

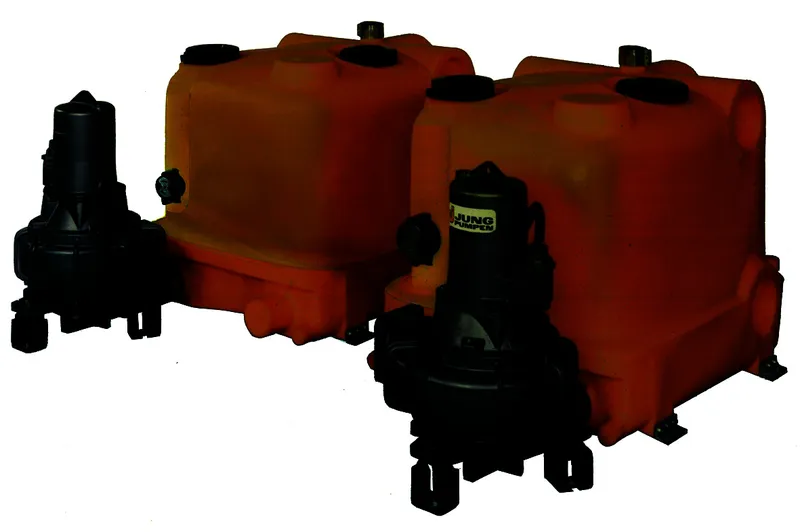

"Pentair Jung Pumpen Fäkalienhebeanlage compli 2525/4 C1 HL
- LGA Bauart geprüft nach DIN EN 12050
Überflutungssichere Doppelanlage zur
bauseitigen Endmontage vorbereitet.
BAUGRUPPE PE-BEHÄLTER (2 Stück) jeweils
- 2 große Reinigungsöffnungen
- Stutzen für Lüftungsleitung DN 70
- 2 Zusatzanschlüsse -Stutzen d50- zum
Anschluss einer HMP / Alternative
- 1 Hauptzulauf und 2 seitlich ange-
ordnete Zusatzzuläufe (2 x 700 mm
Zulaufhöhe), alle Zulauföffnungen
DN 150, Behälterverbindung DN 150,
Ausführung als Muffe mit Klemmflansch
für kompakte und sichere Befestigung,
- 1 vertikalen Anschlussmöglichkeit für
Zusatzzulauf
- Behältertyp : compli 1500
- Behälterinhalt : 500 l
- Höhe x Breite x Tiefe: 820x830x1010 mm
- Gewicht : 44 kg
- Vollautomatische Niveauschaltung im
Sammelbehälter eingebaut
BAUGRUPPE FUßKRÜMMER (2 Stück)
aus GG, korrosionsgeschützt
BAUGRUPPE MONTAGEMATERIAL
mit Schrauben, Dichtungen, Bodenbe-
festigungsmaterial, elast. Verbindung
für Lüftungsleitung, mit Schwingungs-
dämpfern für Pumpenmontage und Stützele-
menten, elast. Verbindungen für Fuß-
krümmeranschlüsse
BAUGRUPPE TAUCHMOTORPUMPEN (2 Stück)
Typ UC 25/4 C1, trockenlaufsicher, über-
flutbar, korrosionsgeschützt, Schutzart
IP 68, mit kontrollierbarer Ölkammer und
drehrichtungsunabhängiger Silicium-
karbid-Gleitringdichtung, Einkanalrad
mit nachstellbarem Axialspalt für kon-
stanten Wirkungsgrad, Fördernuten gegen
Spaltverzopfung, zur Förderung von Ab-
wasser gemäß DIN 1986 T 3, Leitungsein-
führung längswasserdicht vergossen und
durch Steckverbindung sehr leicht
tauschbar, Leitungslänge 10 m
Leistungsangaben je Pumpe:
Freier Durchgang : 100 mm
Fördermenge : Q = 104 - 16 cbm/h
Förderhöhe : H = 4 - 9 m
Motorschutzart : IP 68
Motorleistung : P2 = 1,9 kW
Motor-Drehzahl : n = 1345 1/min
Stromart/Spannung: D-Strom
: 3/PE~230/400 V, 50 Hz
Betriebsart : S 3 nach VDE
Gewicht : 63 kg
Druckstutzen : DN 100
BAUGRUPPE STEUERUNG BD 46
Doppelsteuerung (Direktstart) zum
wasserstandsabhängigen automatischen
Ein- und Ausschalten der Pumpen,
wechselseitig schaltend mit Spitzenlast-
funktion, ISO-Gehäuse mit Klarsicht-
deckel, (HxBxT) 430x250x155 mm, Schutz-
art IP 44, anschlussfertig verdrahtet.
Bestückung:
2 Motorschutzschalter mit Kurzschluss-
schnellauslösung
2 Schaltschütze
1 Steuertrafo
2 Steuersicherungen
2 Kontrolllampen Betrieb
1 Kontrolllampe Drehrichtungsanzeige
1 Kontrolllampe Hochwasseralarm
1 Kontrolllampe Pumpenstörung
2 Wahlschalter Hand-0-Automatik
1 netzabhängige Alarmanlage mit:
2 potentialfreien Schließern für die
Sammelstörmeldung
1 Ladeschaltung mit Halterung für
optionalen 9 V-Akku
1 Alarmsummer"
