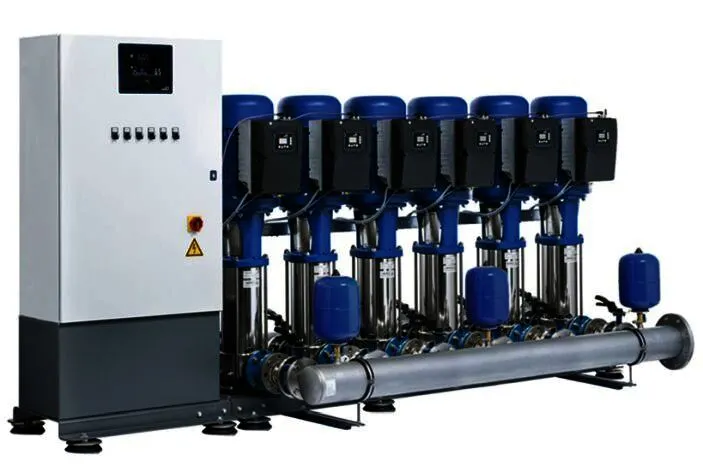

KSB Druckerh. DeltaMacro SVP 6-10/08 mit 6 Movitec, 3,00 kW, Zulauf M

Druckerhöhungsanlage mit magnetfreiem
KSB SuPremE Reluktanzmotor nach IE5
(gem. IEC/TS 60034-30-2 (2016)),
KSB-Frequenzumformer zur stufenlosen
Drehzahlregelung jeder einzelnen Pumpe
und KSB Booster Command Pro Plus
Steuerung in anschlussfertiger
Kompaktbauweise. Entspricht DIN
1988-500.
Funktion:
Druckerhöhungsanlage für einstellbaren,
konstanten Versorgungdruck zum Einsatz
im Trinkwasserbereich. Jede Pumpe ist
drehzahlgeregelt und im Wechsel im
Betrieb zur Sicherstellung gleicher
Laufzeit bei allen Pumpen. Die Anlage
wird druckabhängig ein- und
ausgeschaltet. Die Steuerung ist
kundenspezifisch vorparametriert bei
Auslieferung.
Ausstattung:
- KSB SuPremE IE5 Motor montiert auf
jeder Pumpe (gem. IEC/TS 60034-30-2
(2016))
- KSB Frequenzumrichter PumpDrive
motormontiert auf jeder Pumpe
- KSB Booster Command Pro Plus Steuerung
mit Passwortschutz gegen unbefugten
Zugriff
- Je ein längenverstellbarer
Rückflussverhinderer pro Pumpe zur
einfacheren Wartung und je eine
abschließbare Absperrarmatur auf der
Saug- und Druckseite jeder Pumpe
- Mit Flowjet durchströmter
8-l-Membrandruckbehälter auf der
Druckseite als Steuerbehälter mit
Absperrarmatur und Entleerungsventil
- Drucksensor zur Steuerung des
Versorgungsdrucks mit Flowjet
Absperrarmatur und Manometer
- Bei unmittelbarem Anschluss ist ein
Drucksensor mit Manometer und
Absperrarmatur für Trockenlaufschutz der
Anlage enthalten oder bei mittelbarem
Anschluss ist der Trockenlaufschutz in
der Zusatzausstattung auszuwählen. Bei
mittelbarem Anschluss im Saugbetrieb ist
der Trockenlaufschutz anzufragen.
- Abschließbarer Hauptschalter am
Schaltschrank
- Saug- und Drucksammler einseitig
anschließbar über Gewinde oder
Rundflansch
- Alle Komponenten auf einer Grundplatte
montiert
- Pumpen schwingungsgedämpft auf
Grundplatte montiert
- Fußset als Höhenausgleich für unebene
Untergründe
Pumpendaten:
- Fördermedium: ___________________
- Mediumtemp. max.: 60 oC
- Anschlussart: ___________________
- Anzahl Pumpen: ___________________
- Stufenzahl: ___________________
- Reservepumpe: ___________________
- Förderstrom Pumpe: 13.2 m3/h
- Förderhöhe Pumpe: ______________ m
- Vordruck min.: _________ bar
- Förderstrom Pumpe bei Q=0:
___________________
- Nenndruck der Anlage: bis PN16
Betriebsdaten Anlage:
- Gesamtförderstrom:
- Einschaltdruck:
- Enddruck/Solldruck:
- Enddruck bei Q=0:
Motor/Elektronik:
Motor: SupremE
Leistung P2: 3 kW
Einschaltart: Sanftanlauf am FU
Nennstrom: 47 A
Motordrehzahl: 2900 1/min
Gesamtanschl.Lstg.: 21.8 kVA
Betriebsspannung: 3ph 400 V
Netzfrequenz: 50 Hz
Motorschutzart: IP55
Effizienzklasse: IE5
Anlagengewicht: 537,96 kg
Maße und Anschlüsse:
Saugseite: DN 80
Druckseite: DN 80
Abmessungen LxBxH: 2691 x 903 x 1475 mm
Überwachung/Steuerung/Regelung:
- Funktionsüberwachung Drucksensor
- Störungsquittierung manuell oder
automatisch
- Eingebauter Motorschutz
- Rohrbruchdetektion: Anlage schaltet
ab, wenn Solldruck nicht erreicht werden
kann
- Funktionslauf parametrierbar
- Grundlast/Spitzenlastbetrieb
einstellbar
- Betrieb Mit/Ohne Reservepumpe wählbar
Bedienung/Anzeige:
- Hintergrundbeleuchtetes Farbdisplay
mit sensitivem Navigationsknopf zur
Symbolanzeige
Betrieb/Störung/Fehlermeldung
- Menüführung mit Symboldarstellung,
Anzeige von Betriebsparametern bzw.
Einstellung von Sollwert und Betriebsart
der Pumpen
- Standard Bluetooth-Anschluss für
App-Bedienung möglich
- Anzeige von Pumpenstatus und
Druck-Istwert
- Betriebsstundenzähler je Pumpe
- Betriebsstundenzähler für Gesamtanlage
- Schaltspielzähler je Pumpe
- Notbetrieb-0-Automatik pro Pumpe
Kommunikation/Schnittstellen:
- 1 Digitaleingang für externen
Trockenlaufschutz
- 2 potenzialfreie Digitalausgänge für
Sammelstörmeldung (Alarm oder Warnung)
- Pro Pumpe einen potentialfreien
Digitalausgang für Pumpe in Betrieb
- Pro Pumpe einen potentialfreien
Digitalausgang für Pumpe in Störung
- Notbetrieb-0-Automatik Schalter pro
Pumpe
- Anzeige am Display:
o Systemdruck
o Status Trockenlaufschutz
o Vordruck
o Alarme und Warnungen (inkl. Historie)
Bussysteme (Standard):
- Modbus RTU
Bussysteme (optional):
- BACnet MS/TP
- Profibus DP
Werkstoffe:
- Pumpengehäuse: 1.4308
- Verrohrung: Edelstahl
- Armaturen: Messing, Edelstahl oder
Grauguss, trinkwassergeeignet
- Grundplatte: Stahl pulverbeschichtet
Zertifizierung:
Die Anlage ist für Trinkwasser geeignet.
Zertifizierungen nach ACS (Frankreich)
und WRAS (England) sind vorhanden. Die
Rückflussverhinderer und Absperrklappen
bis DN50 sind DVGW-zugelassen. Die
metallenen Werkstoffe entsprechen der
Positivliste der metallenen Werkstoffe
des Umweltbundesamtes (UBA).
Druckerhöhungsanlagen werden ab Werk
einer Nassprüfung mit hygienisch
behandeltem Wasser unterzogen und nach
der Prüfung verschlossen. Während des
Tests überprüft KSB kontinuierlich die
Qualität des Testwassers. Prüfzeugnis
auf Wunsch erhältlich.
Maße und Anschlüsse:
Saugseite: DN 80
Druckseite: DN 80
Bestellinformationen:
Fabrikat: KSB
Baureihe: DeltaMacro SVP
Baugröße: 6-10/08
Artikelnummer: 05083599
EAN/GTIN: 4031932381741
Materialpreisgruppe: LD Verwendungshinweis: Kein Verwendungshinweis vorhanden
