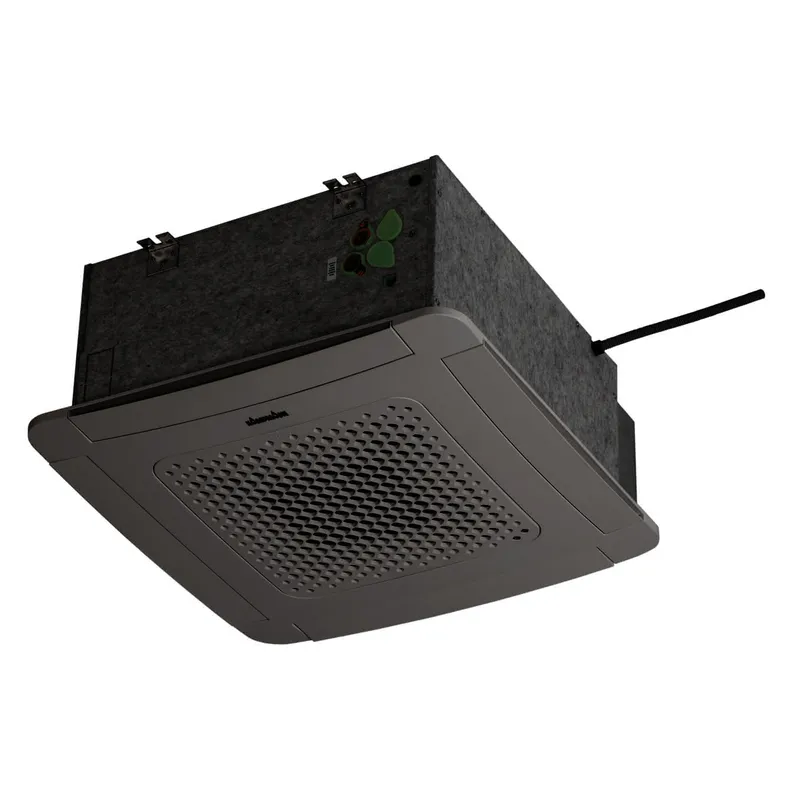

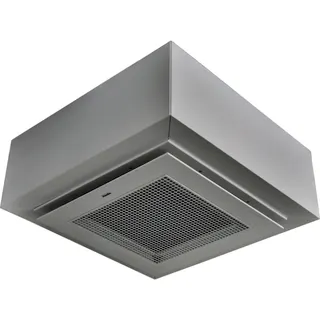

Kampmann Kassette KaCool D AF BG:7 2-Lt. m. Bl. EC-V. auf Klemme

Kampmann Fan Coil KaCool D AF Deckenkassette zur Klimatisierung von
Räumen mit abgehangenen Decken. Optimierter AtmosFeel Luftdurchlass zur
Minimierung von Zuglufterscheinungen.
Grundgerät aus sendzimir-verzinktem Stahlblech, teilweise gegen
Schwitzwasseranfall dampfdiffusionsdicht und geräuschreduzierend
isoliert.
Isolierstärke mm 10
Optionaler Primärluftanschluss zum Einbringen von vor konditionierter
Außenluft.
Designblende in RAL 9016 verkehrsweiß.
4-seitiger Luftaustritt über manuell verstellbare Luftlenklamellen.
Luftansaug Filter ISO Coarse
2-Leiter
Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit
Aluminium-Lamellen, inkl. Verdrehsicherung.
Max. Betriebsdruck bar 8
Max. Wassereintrittstemp. GradC 75
Min. Wassereintrittstemp. GradC 6
Max. Glykolanteil % 50
Integrierte Entlüftungsmöglichkeit.
Kondensatwanne ausgeführt als eigenständiges, zur Reinigung und Wartung
einfach entnehmbares Bauteil entsprechend VDI 6022.
Material Kondensatwanne ABS
Werksseitig montierte Kondensatpumpe mit einer maximalen Förderhöhe von
600 mm inkl. Alarmkontakt zur Abschaltung und Meldung.
EC-Radialventilator
EC-Ventilator mit 0-10 V -Eingang für stufenlose
Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und
wartungsfrei gelagert. Werksseitig verdrahtet.
Schutzart IP 44
Isolationsklasse F
Integrierter Thermokontakt. Motorstörung: Automatische Motorabschaltung
bei Störung. Keine Störmeldung möglich.
Die Spannungsversorgung, Ansteuerung der Ventile, Vorgabe der
Ventilatordrehzahl sowie Ausgang Kondensatstörung sind auf Klemme im
Schaltkasten vorverdrahtet.
Baugröße 7
Korpus (B) mm 818 x 818 x 326
Blende (LxBxH) mm 930 x 930 x 55
Benötigte Zwischendeckenmm 336
Feuchtkugeltemperatur GradC 19
Ausgangsspannung V 230
Frequenz Hz 50
Gewicht kg 50
Anschluss 3/4 Zoll
Innengewinde
Steuerspannung V 10 8 6 4 2
Luftvolumenstrom m3/h 1735 1480 1230 980 735
Leistungsaufnahme W 167 114 73 42 21
Stromaufnahme mA 1403 994 665 406 218
Schalldruckpegel dB(A) 57 50 43 36 29
Schallleistungspegel dB(A) 65 58 51 44 37
Glykolanteil % 0
Vorlauftemperatur GradC 7
Rücklauftemperatur GradC 12
Lufteintrittstemperatur GradC 27
Rel. Luftfeuchtigkeit % 48
Kühlleistung, gesamt W 12078 10447 8823 7171 5514
Kühlleistung, sensibel W 8887 7652 6430 5192 3961
Luftaustrittstemperatur GradC 11,7 11,6 11,4 11,2 10,9
Wasservolumenstrom l/h 2085 1803 1523 1238 952
Kondensat l/h 5,1 4,5 3,8 3,2 2,5
Wasserwiderstand kPa 61,7 47,2 34,6 23,6 14,5
Vorlauftemperatur GradC 75
Rücklauftemperatur GradC 65
Lufteintrittstemperatur GradC 20
Wärmeleistung W 28539 24463 20445 16403 12411
Luftaustrittstemperatur GradC 69,1 69,3 69,6 70 70,4
Wasservolumenstrom l/h 2463 2111 1764 1416 1071
Wasserwiderstand kPa 84 63,2 45,4 30,2 18,1
Fabrikat Kampmann
Art.-Nr. 32500827200100;Artikel/Rabatt-Gruppe 325 Verwendungshinweis: Die Geräte dienen ausschließlich zum Heizen und Kühlen von Luft in frostfreien und trockenen Innenräumen. Das Gerät muss innerhalb des zu behandelnden Raums an das bauseitige Heizungs- / Kälte- / Lüftungssystem sowie das bauseitige Abwasser und Stromnetz angeschlossen werden.
