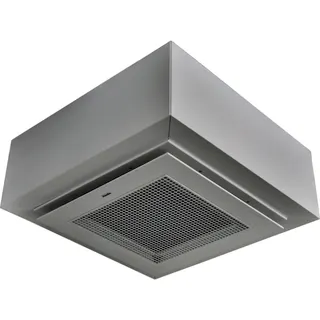

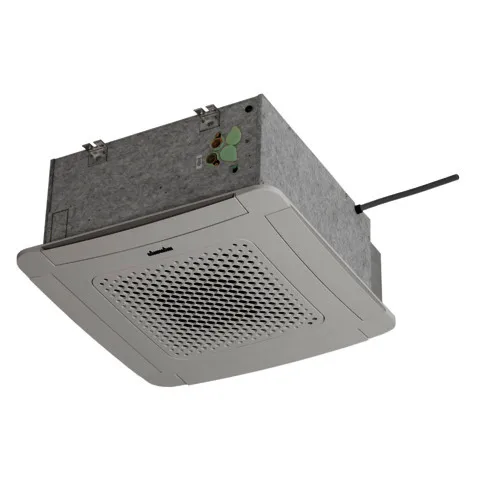

Kampmann Kassette KaCool D AF BG:4 4-Lt. m. Bl. EC-V. auf Klemme

Kampmann Fan Coil KaCool D AF Deckenkassette zur Klimatisierung von
Räumen mit abgehangenen Decken. Optimierter AtmosFeel Luftdurchlass zur
Minimierung von Zuglufterscheinungen.
Grundgerät aus sendzimir-verzinktem Stahlblech, teilweise gegen
Schwitzwasseranfall dampfdiffusionsdicht und geräuschreduzierend
isoliert.
Isolierstärke mm 10
Optionaler Primärluftanschluss zum Einbringen von vor konditionierter
Außenluft.
Designblende in RAL 9016 verkehrsweiß.
4-seitiger Luftaustritt über manuell verstellbare Luftlenklamellen.
Luftansaug Filter ISO Coarse
4-Leiter
Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit
Aluminium-Lamellen, inkl. Verdrehsicherung.
Max. Betriebsdruck bar 8
Max. Wassereintrittstemp. GradC 75
Min. Wassereintrittstemp. GradC 6
Max. Glykolanteil % 50
Integrierte Entlüftungsmöglichkeit.
Kondensatwanne ausgeführt als eigenständiges, zur Reinigung und Wartung
einfach entnehmbares Bauteil entsprechend VDI 6022.
Material Kondensatwanne ABS
Werksseitig montierte Kondensatpumpe mit einer maximalen Förderhöhe von
600 mm inkl. Alarmkontakt zur Abschaltung und Meldung.
EC-Radialventilator
EC-Ventilator mit 0-10 V -Eingang für stufenlose
Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und
wartungsfrei gelagert. Werksseitig verdrahtet.
Schutzart IP 44
Isolationsklasse F
Integrierter Thermokontakt. Motorstörung: Automatische Motorabschaltung
bei Störung. Keine Störmeldung möglich.
Die Spannungsversorgung, Ansteuerung der Ventile, Vorgabe der
Ventilatordrehzahl sowie Ausgang Kondensatstörung sind auf Klemme im
Schaltkasten vorverdrahtet.
Baugröße 4
Korpus (B) mm 572 x 570 x 286
Blende (LxBxH) mm 680 x 680 x 40
Benötigte Zwischendeckenmm 296
Feuchtkugeltemperatur GradC 19
Ausgangsspannung V 230
Frequenz Hz 50
Gewicht kg 27
Anschluss 1/2 Zoll
Innengewinde
Steuerspannung V 10 8 6 4 2
Luftvolumenstrom m3/h 680 585 495 410 330
Leistungsaufnahme W 42 30 21 14 8
Stromaufnahme mA 376 281 204 142 94
Schalldruckpegel dB(A) 50 46 41 36 31
Schallleistungspegel dB(A) 58 54 49 44 39
Glykolanteil % 0
Vorlauftemperatur GradC 7
Rücklauftemperatur GradC 12
Lufteintrittstemperatur GradC 27
Rel. Luftfeuchtigkeit % 48
Kühlleistung, gesamt W 4409 3926 3451 2984 2523
Kühlleistung, sensibel W 3366 2983 2610 2244 1886
Luftaustrittstemperatur GradC 12,2 11,8 11,3 10,7 9,9
Wasservolumenstrom l/h 761 678 596 515 436
Kondensat l/h 1,7 1,5 1,3 1,2 1
Wasserwiderstand kPa 32 26,4 21,4 16,8 12,8
Vorlauftemperatur GradC 75
Rücklauftemperatur GradC 65
Lufteintrittstemperatur GradC 20
Wärmeleistung W 4731 4307 3881 3451 3014
Luftaustrittstemperatur GradC 40,8 42 43,4 45,1 47,3
Wasservolumenstrom l/h 408 372 335 298 260
Wasserwiderstand kPa 46,4 39,9 33,7 27,9 22,4
Fabrikat Kampmann
Art.-Nr. 32500824400100,Artikel/Rabatt-Gruppe 325 Verwendungshinweis: Die Geräte dienen ausschließlich zum Heizen und Kühlen von Luft in frostfreien und trockenen Innenräumen. Das Gerät muss innerhalb des zu behandelnden Raums an das bauseitige Heizungs- / Kälte- / Lüftungssystem sowie das bauseitige Abwasser und Stromnetz angeschlossen werden.
