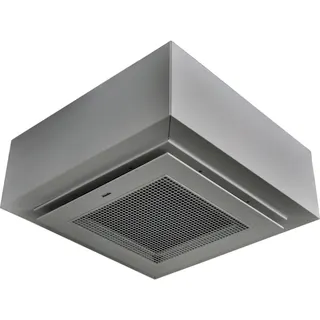

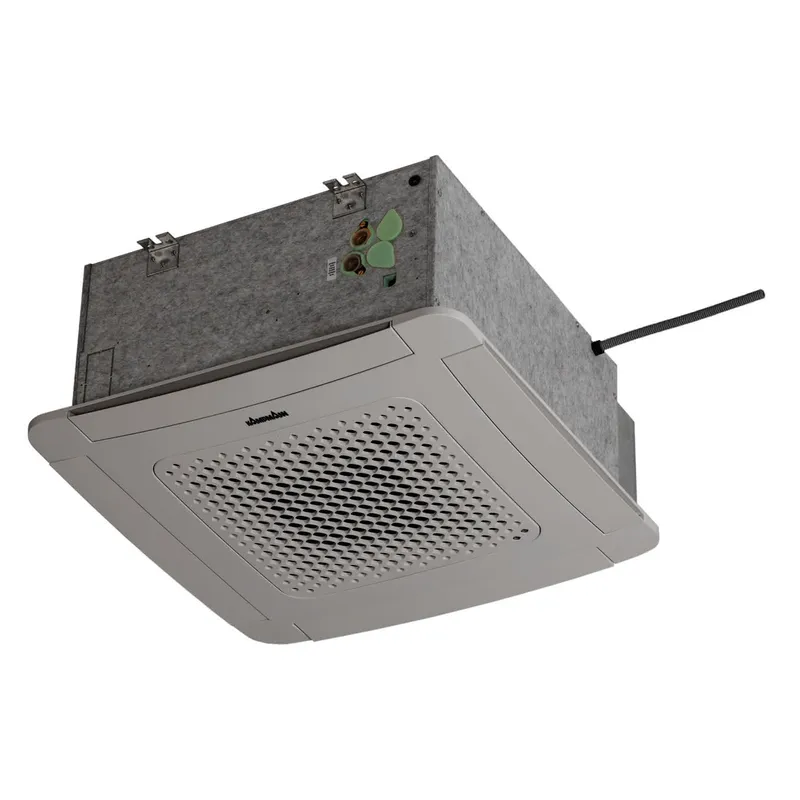

Kampmann Kassette KaCool D AF BG:4 2-Lt. mit Blende, EC-Ventilatoren, KaControl

Kampmann Fan Coil KaCool D AF Deckenkassette zur Klimatisierung von
Räumen mit abgehangenen Decken. Optimierter AtmosFeel Luftdurchlass zur
Minimierung von Zuglufterscheinungen.
Grundgerät aus sendzimir-verzinktem Stahlblech, teilweise gegen
Schwitzwasseranfall dampfdiffusionsdicht und geräuschreduzierend
isoliert.
Isolierstärke mm 10
Optionaler Primärluftanschluss zum Einbringen von vor konditionierter
Außenluft.
Designblende in RAL 9016 verkehrsweiß.
4-seitiger Luftaustritt über manuell verstellbare Luftlenklamellen.
Luftansaug Filter ISO Coarse
2-Leiter
Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit
Aluminium-Lamellen, inkl. Verdrehsicherung.
Max. Betriebsdruck bar 8
Max. Wassereintrittstemp. GradC 75
Min. Wassereintrittstemp. GradC 6
Max. Glykolanteil % 50
Integrierte Entlüftungsmöglichkeit.
Kondensatwanne ausgeführt als eigenständiges, zur Reinigung und Wartung
einfach entnehmbares Bauteil entsprechend VDI 6022.
Material Kondensatwanne ABS
Werksseitig montierte Kondensatpumpe mit einer maximalen Förderhöhe von
600 mm inkl. Alarmkontakt zur Abschaltung und Meldung.
EC-Radialventilator
EC-Ventilator mit 0-10 V -Eingang für stufenlose
Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und
wartungsfrei gelagert. Werksseitig verdrahtet.
Schutzart IP 44
Isolationsklasse F
Integrierter Thermokontakt. Motorstörung: Automatische Motorabschaltung
bei Störung. Keine Störmeldung möglich.
Regelungssystem KaControl C1 werksseitig montiert und verdrahtet.
Bedienung über separates Raumbediengerät als Führungsgerät oder Nutzung
als Folgegerät.
- Raumregelung von bis zu sechs Geräten über KaController, erweiterbar
auf bis zu 30 Geräte über CANbus-Schnittstelle (CANbus-Karte
erforderlich)
- Steckplatz für opt. Schnittstellen
- CANbus/ Modbus/ KNX-Karte
- Temperaturerfassung über Sensor im Raumbediengerät oder
Luftansaugfühler
- Ein digitaler Eingang parametrierbar:
- Gerät Ein/Aus
- Umschaltung Komfort/Economy
- Umschaltung Heizen/Kühlen Changeover
- Fensterkontakt, Präsenzmelderkontakt
- Kartenleserkontakt
Ausgang zur stetigen (0-100%) Ansteuerung des EC-Ventilators.
Nachtbetrieb (Energiesparbetrieb) über Zeitprogramm im KaController oder
digitalen Eingang aktivierbar Raumfrostschutzsteuerung. Fünfstufige
Lüfteransteuerung 1-2-3-4-5 Bedarfsabhängiger Ventilatorautomatikbetrieb
mit stetiger (0-100 %) Lüfteransteuerung, Abschaltung bei Störung.
Baugröße 4
Korpus (B) mm 572 x 570 x 286
Blende (LxBxH) mm 680 x 680 x 40
Benötigte Zwischendeckenmm 296
Feuchtkugeltemperatur GradC 19
Ausgangsspannung V 230
Frequenz Hz 50
Gewicht kg 28
Anschluss 3/4 Zoll
Innengewinde
Steuerspannung V 10 8 6 4 2
Luftvolumenstrom m3/h 770 725 675 620 565
Leistungsaufnahme W 56 49 42 34 28
Stromaufnahme mA 478 426 371 315 263
Schalldruckpegel dB(A) 54 52 50 48 45
Schallleistungspegel dB(A) 62 60 58 56 53
Glykolanteil % 0
Vorlauftemperatur GradC 7
Rücklauftemperatur GradC 12
Lufteintrittstemperatur GradC 27
Rel. Luftfeuchtigkeit % 48;Kühlleistung, gesamt W 5377 5063 4714 4330 3947
Kühlleistung, sensibel W 4024 3764 3478 3165 2855
Luftaustrittstemperatur GradC 11,4 11,5 11,6 11,8 11,9
Wasservolumenstrom l/h 928 874 814 747 681
Kondensat l/h 2,2 2,1 2 1,9 1,7
Wasserwiderstand kPa 29,1 26,2 23,1 19 Verwendungshinweis: Die Geräte dienen ausschließlich zum Heizen und Kühlen von Luft in frostfreien und trockenen Innenräumen. Das Gerät muss innerhalb des zu behandelnden Raums an das bauseitige Heizungs- / Kälte- / Lüftungssystem sowie das bauseitige Abwasser und Stromnetz angeschlossen werden.
