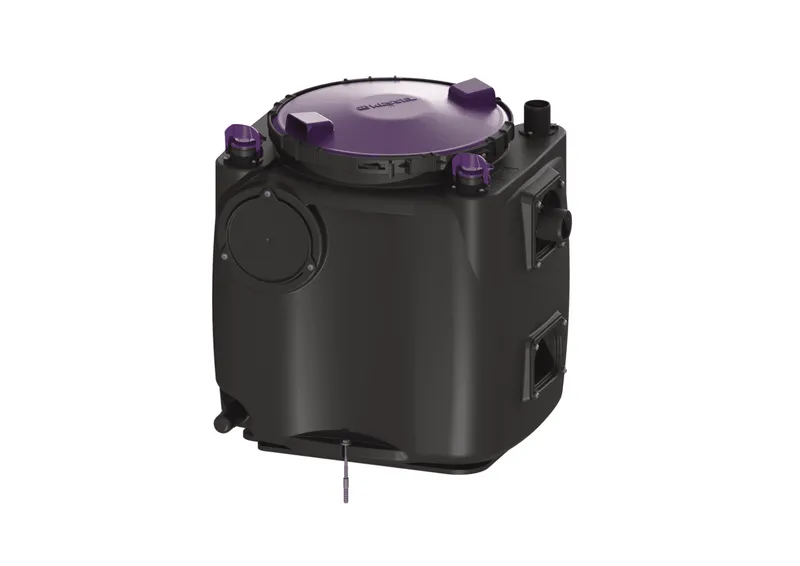

KESSEL-Hebeanlage Aqualift S 100 Mono, GTF 600, freie Aufstellung

Die Hebeanlage für fäkalienfreies Abwasser ist mit einer oder zwei überflutbaren Pumpen sowie integriertem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen offenen Pumpenraum. Einhandverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten.

Ausführung
Anlagenart: Einzelanlage
Pumpensteuerung: Schwimmerschalter
Rückflussverhinderer: integriert

Allgemeine Merkmale
Farbe: schwarz
Norm: EN 12050-2
Abwasserart: fäkalienfrei
Einbausituation: freie Aufstellung
Auslieferungszustand: vormontiert zur bauseitigen Endmontage (Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen)
Anlagen Typ: Mono

Abmessungen
Gewicht netto: 28,25 kg
Gewicht brutto: 28,25 kg
Länge: 670 mm
Breite: 530 mm
Höhe: 650 mm
Verpackungsmaß Länge: 800 mm
Verpackungsmaß Breite: 700 mm
Verpackungsmaß Höhe: 779 mm

Behälter/Grundkörper
Druckabgang (DN): 50
Druckabgang (DA): 63 mm
Zulauf Nennweite (DN): 100 mm
Nutzvolumen: 25 l
Behältervolumen: 120 l

Abdeckungsmerkmale
Abdeckungsart: Deckel
Abdeckung Material: Kunststoff
Abdeckung Farbe: violett
Verriegelung: Schnellspannverschluss
Dichtheit: geruchsdicht

Fördereinrichtung
Pumpe: GTF 600
Anzahl Pumpen: 1
Gewicht Pumpe: 6 kg
Anschlusstyp: Schuko 2-polig
Nennstrom: 2,9 A
Schutzklasse: I
Isolationsklasse: F
Schutzart Pumpe: IP 68 (3m)
Temperaturüberwachung: integriert
Förderguttemperatur (dauerhaft) max.: 40 °C
Förderleistung max.: 12 m3/h
Förderhöhe max.: 8 m
Drehzahl: 2750 U/min
Leistung P1: 0,65 kW
Leistung P2: 0,4 kW
Betriebsart: S1
Erforderliche Absicherung (Leitungsschutz): C 16 A
Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm2
Laufrad Typ: Freistromrad
Freier Kugeldurchgang: 10 mm
Länge Netzanschlussleitung Pumpe: 5 m

Steuerung
Motorschutz Schalter: ja
Instrument Niveauerfassung: Schwimmerschalter
Art Niveauerfassung: mechanisch
Netzfrequenz: 50 Hz
Betriebsspannung: 230 V
Anschlusstyp: Schuko 2-polig
Erforderliche Absicherung (Leitungsschutz): C 16 A Verwendungshinweis: kein Verwendungshinweis
