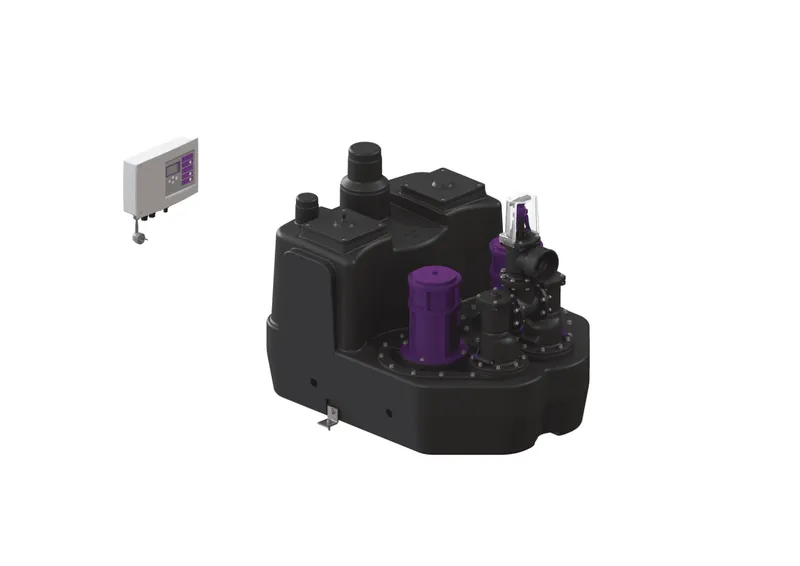

KESSEL-Hebeanlage Aqualift F XL 200 l Duo, SPF 1400-S1, Schieber

Die Hebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer oder zwei überflutbaren Pumpen sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) bietet universale Anschlussmöglichkeiten und hat eine verschraubte Reinigungsöffnung.

Ausführung
Anlagenart: Doppelanlage
Absperreinrichtung: Schieber aus Kunststoff
Haltewinkel für die Auftriebssicherung: ja
Schalldämmmatte: ja
Pumpensteuerung: Schaltgerät
Rückflussverhinderer: integriert
Druckabgang: waagrecht

Allgemeine Merkmale
Farbe: schwarz
Norm: EN 12050-1
Abwasserart: fäkalienhaltig
Einbausituation: freie Aufstellung
Auslieferungszustand: installationsfertig (elektrische Komponenten, Verbindungsteile sind bauseits anzuschließen)
Anlagen Typ: Duo

Abmessungen
Gewicht netto: 105 kg
Gewicht brutto: 125 kg
Länge: 980 mm
Breite: 760 mm
Höhe: 807 mm
Verpackungsmaß Länge: 1650 mm
Verpackungsmaß Breite: 1150 mm
Verpackungsmaß Höhe: 890 mm

Behälter/Grundkörper
Druckabgang (DN): 100
Druckabgang (DA): 110 mm
Anschluss für Handmembranpumpe (DN): 32
Entlüftungsanschluss (DN): 70
Abstand Rohrmitte Auslauf zu Behälterboden: 610 mm
Zulauf max. Anbohrung (DN): 200 mm
Zulauf Nennweite (DA): 110 mm
Zulauf Nennweite (DN): 100 mm
Zulauf Anzahl: 1
Nutzvolumen: 120 l
Behältervolumen: 200 l

Fördereinrichtung
Pumpe: SPF 1400-S1
Anzahl Pumpen: 2
Gewicht Pumpe: 28 kg
Anschlusstyp: codierter Stecker
Nennstrom: 7,3 A
Schutzklasse: I
Isolationsklasse: F
Cos phi - Leistungsfaktor: 0,99
Schutzart Pumpe: IP 68 (3m/48h)
Temperaturüberwachung: integriert
Förderguttemperatur (dauerhaft) max.: 40 °C
Förderleistung max.: 38 m3/h
Förderhöhe max.: 7 m
Drehzahl: 1420 U/min
Leistung P1: 1,6 kW
Leistung P2: 1,1 kW
Betriebsart: S1
Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm2
Laufrad Typ: Freistromrad
Freier Kugeldurchgang: 40 mm
Länge Netzanschlussleitung Pumpe: 5 m

Steuerung
Schaltgerät: Comfort
Alarmgeber: Tauchrohr
Instrument Niveauerfassung: Tauchrohr
Art Niveauerfassung: pneumatisch
Schutzart Schaltgerät: IP 54
Betriebsspannung: 230 V
Anschlusstyp: codierter Stecker
Länge Netzanschlussleitung Schaltgerät: 1,4 m
Potentialfreier Kontakt: optional
GSM-Schnittstelle: ja
USB-Schnittstelle: ja
Logbuchfunktion: ja
Mehrzeilige Displayanzeige: ja
Batteriepufferung: ja
Selbstdiagnosesystem (SDS): ja Verwendungshinweis: kein Verwendungshinweis
