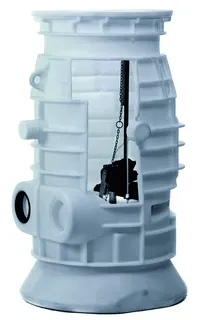

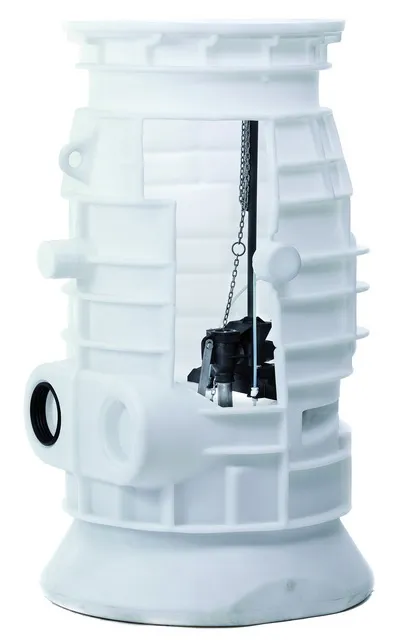

Jung Pumpen KUNSTSTOFFSCHACHT PKS-B 800-32

"Pentair Jung Pumpen Pumpenschacht aus Kunststoff PKS-B 800-32
Auftriebssicherer Pumpenschacht aus
Polyethylen (PE), befahrbar bis
Kl. B 125. Einzelpumpenschacht zur
Aufnahme einer Abwassertauchpumpe
mit/ohne Ex-Schutz durch eine
Druckrohreinheit DN 32.
Allgemeine bauaufsichtliche Zulassung:
Z-42.1-431
Kunststoffschacht
- ablagerungsfreier Sammelraum
- zwei KG-Muffen DN 150 für den Zulauf,
davon eine anschlussfertige Muffe mit
Dichtung und eine geschlossene Muffe
für den nachträglichen bauseitigen
Anschluss
- drei Rohrstutzen DN 100 für Über-
schiebmuffe KGU für Lüftungs- bzw.
Kabelrohr
Schachtkomponenten aus korrosionsbe-
ständigen Werkstoffen
- Traverse und Kupplungssystem DN 32
aus Polyphtalamid (PPA)
- Edelstahl-Kugelhahn mit Verlängerung
und Sicherungshebel
- Gleitrohr zur Pumpenführung mit Hal-
terung aus Edelstahl
- Edelstahl-Druckleitungsabgang R 1¼"
Mit optionaler Schachtverlängerung
(PSV-B oder PSV-D) kann der Schacht bis
3 m Einbautiefe verlängert werden.
Niveaudifferenzen können mit bis zu
drei Auflageringen ausgeglichen werden.
Zur Reinigung und Wartung wird die
Druckrohreinheit komplett mit Pumpe
und Kugelrückschlagventil aus dem
Schacht gezogen.
Abmessungen ohne Abdeckung
Nenndurchmesser: 800 mm
Gesamthöhe: 1600 mm
Sohle-Zulauf ab OK-Schacht 1150 mm
Sohle-Druckstutzen ab OK-Schacht 940 mm
Restvolumen: 30 l
Pumpvolumen, einstellbar 60-115 l
Behältervolumen: 640 l
Gewicht: 78 kg"
