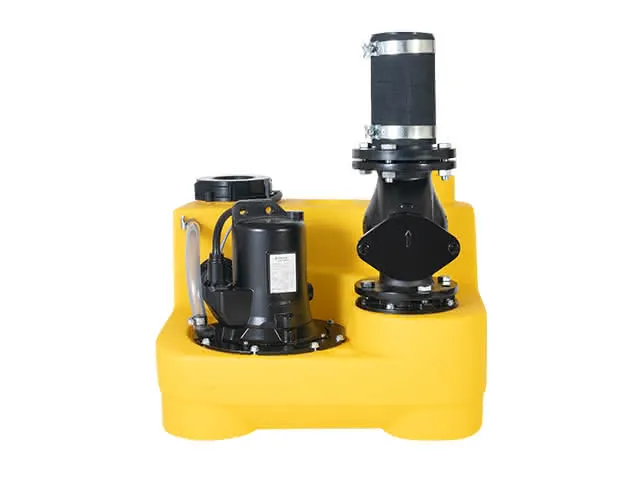

Jung Pumpen FÄKALIENHEBEANLAGE COMPLI 400 MIT RK 400 V, MONTIERTE RÜCKSCHLAGKLAPPE

"Pentair Jung Pumpen Fäkalienhebeanlage compli 400 mit RSK steckerfertig
LGA Bauart geprüft nach DIN EN 12050
Überflutungssichere Einzelanlage
bestehend aus: Kunststoffbehälter in
Stufenform aus PE mit optimiertem Be-
hälterboden zur Reduzierung von Ablager-
ungen und Verstopfungen.
Trägerplattform aus GG mit integriertem
Ringgehäuse, Druckabgang und aufgesetz-
tem Motor für solide Befestigung und
einfache Wartung.
- Große Reinigungsöffnung
- Stutzen für Lüftungsleitung DN 100/70
abgestuft (wahlweise als Zulauf von
oben verwendbar)
- Stutzen DN 70 (für Lüftung bei Zulauf
von oben)
- Zusatzanschluss - Durchm. 50 mm - An-
schluss einer HMP 1 1/2" oder
Alternative als Muffe vertikal
- Zusatzanschluss - Durchm. 50 mm -
als Muffe horizontal
- Behälterinhalt : 50 l
- Höhe x Breite x Tiefe : 445x650x595 mm
- Zulaufhöhe : 180/250 mm
- Zulaufinnenmaß : DN 100
Ausführung horiz. als Muffe mit höhen-
verstellbarem Klemmflansch mit Ein-
schubbegrenzung
- Elast. Verbindung mit 2 Spannschellen
für Druckrohr mit Außendurchmesser
110 mm
- Anschlussflansch DN 80 mit Rohrstück
Durchmesser 110 mm für Druckrohr
DN 100 (Anschlussflansch für Druck-
rohr DN 80 auf Wunsch lieferbar)
- Überschiebmuffe Durchmesser 75 mm
für Lüftungsleitung DN 70
1 vertikal einstufige Abwassertauch-
motorpumpe zur Förderung von Abwasser
gemäß DIN 1986-3, betriebsfertig auf
dem Behälter montiert, Freistromrad mit
großem freien Durchgang, trockenlauf-
sicher durch Dauerfettfüllung, Motor-
thermostat zum Schutz vor Überhitzung.
Leitungseinführung längswasserdicht ver-
gossen und durch Steckverbindung tausch-
bar.
Leistungsangaben der Pumpe:
Freier Durchgang : 70 mm
Fördermenge : Q = 48 - 13 cbm/h
Förderhöhe : H = 1 - 6 m
Motorschutzart : IP 68
Motorleistung : P2 = 0,87 kW
Motor-Drehzahl : n = 1390 1/min
Stromart/Spannung : D-Strom 230/400 V
Betriebsart : S 3 nach VDE
Druckstutzen : DN 100
Gewicht der Anlage : 55 kg
Vollautomatische Niveauschaltung be-
triebsfertig im Sammelbehälter ein-
gebaut.
Steuerung ADZ 00
Steuerung (Direktstart) zum wasser-
standsabhängigen, automatischen Ein- und
zeitabhängigen Ausschalten der Pumpe,
ISO-Gehäuse mit Klarsichtdeckel, (HxBxT)
220x230x155 mm, Schutzart IP 44,
steckerfertig verdrahtet mit 4 m Lei-
tung zwischen Steuerung und Pumpe
Bestückung:
1 Schaltschütz
1 Sicherung für Steuerstromkreis
1 Steuertrafo
1 Kontrolllampe Betrieb
1 Kontrolllampe Drehrichtungsanzeige
1 Kontrolllampe Störung
1 Prüftaster
1 netzabhängige Alarmanlage mit:
1 potentialfreien Schließer für die
Störmeldung
1 Ladeschaltung mit Halterung für
optionalen 9 V-Akku
1 Alarmsummer wahlweise quittierbar,
1,5 m Netzanschlussleitung mit CEE-
Stecker, 5-polig. Betriebsstundenzähler
optional."
