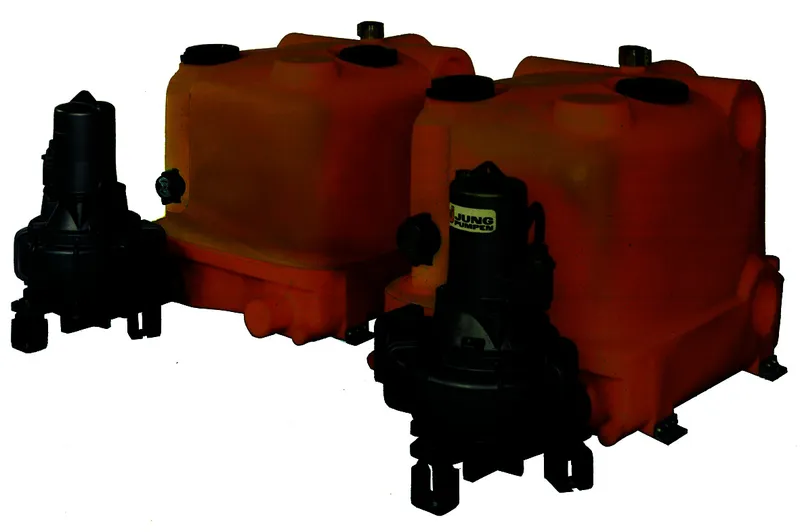

JP FÄKALIENHEBEANLAGE COMPLI 2575/2 B5 HL, 400 V

"Pentair Jung Pumpen Fäkalienhebeanlage Compli 2575/2 B5 HL
LGA Bauart geprüft nach DIN EN 12050
Die überflutbare Doppelanlage ist für
die bauseitige Endmontage vorbereitet
und besteht aus zwei PE-Sammelbehältern,
zwei Pumpen mit Fußkrümmern und einer
Steuerung. Gewicht: 369 kg.
Maße (HxBxT): 815 x 1955 x 1530 mm
Behälter.
- Inhalt 2x500 l
- 2 Reinigungsöffnungen oben
- 2 Muffen DN 150 für den Serienzulauf
mit Klemmflansch, Höhe 700 mm
- 2 seitliche Muffen DN 150 für Zulauf,
Höhe 700 mm
- 2 vertikale Anschlussmöglichkeiten für
weiteren Zulauf
- 2 Stutzen d50 für die Notentsorgung
- 2 Stutzen und elast. Verbindung DN 70
für Lüftung
Zwei Tauchmotorpumpen.
vertikal, einstufig zur Förderung von
Abwasser gemäß DIN 1986-3,
trockenlaufsicher, korrosionsgeschützt,
kontrollierbare Ölkammer und
drehrichtungsunabhängige Siliciumkarbid-
Gleitringdichtung, Einkanalrad mit
nachstellbarem Axialspalt für
konstanten Wirkungsgrad, Fördernuten
gegen Spaltverzopfung, Leitungsein-
führung längswasserdicht vergossen und
durch Steckverbindung leicht tauschbar.
Typ: UC 75/2 B5
Laufrad: Einkanalrad
Freier Durchgang: 70 mm
Druckstutzen: DN 80
Mediumtemperatur: 40° C, kurzzeitig 60°C
Fördermenge: max 100 m³/h
Förderhöhe: max 31 m
Motorleistung P2: 6,6 kW
Motor-Drehzahl: 2900 1/min
Motorschutzart: IP 68
Betriebsart: S 3 nach VDE
Montagematerial für die Pumpen.
Schwingungsdämpfer und Stützelemente,
korrosionsgeschützte Fußkrümmer aus GG
mit elast. Verbindungen, Schrauben,
Dichtungen, Bodenbefestigungsmaterial.
Steuerung BS 1016 PD.
zum wasserstandsabhängigen automatischen
Ein- und Ausschalten. Die Steuerung
schaltet die Pumpen wechselseitig mit
Spitzenlastfunktion. Der Niveaugeber ist
im Behälter eingebaut.
Erforderliche Vorsicherung: 35 A.
- Betriebsspannung: 3/N/PE 400V,50Hz
- Gehäuse mit Klarsichttür, IP 44,
(HxBxT) 610x250x155 mm,
- je 10 m Ltg. Pumpe-Steuerung
- Motorschutzeinrichtungen
- Hauptschalter
- 2 Wahlschalter Hand-0-Automatik
- Leuchtanzeigen für
Betrieb Pumpen und
Sammelstörmeldung
Alarmanlage (netzabhängig).
- potentialfreier Schließer für
die Sammelstörmeldung
- elektronischer Summer
- Resettaster für Alarmmeldung
- Akku-Ladeschaltung für netzunab-
hängigen Betrieb der Alarmanlage
mittels optionalem Akku" Verwendungshinweis: Kein Verwendungshinweis notwendig.
