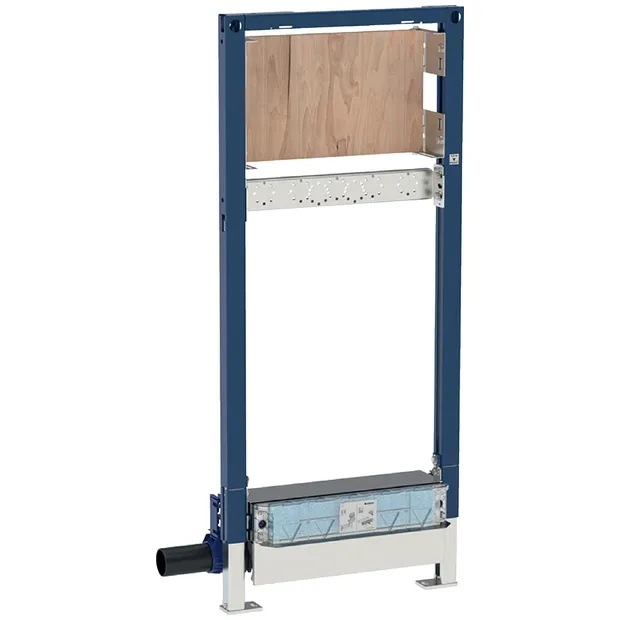

Geberit Duofix Element für Dusche 130cm mit Wandablauf Wandarmatur UP d50

Geberit Duofix Element für Dusche, 130 cm, mit Wandablauf, Wandarmatur UP, d50

Verwendung:

• Für Unterputzwandarmaturen
• Zur Entwässerung bodenebener Duschen
• Für Verbundabdichtungen
• Für Fußbodenaufbauten 9–20 cm
• Für Trockenbau
•  Zum Einbau in teil- oder raumhohe Vorwandinstallationen
• Zum Einbau in raumhohe Installationswände
• Zum Einbau in teil- oder raumhohe Geberit Duofix Systemwände
• Für UP- oder AP-Armaturen

Eigenschaften:

• Selbsttragender Rahmen pulverbeschichtet
• Abdichtscheibe selbstklebend, vliesbeschichtet
• Abdichtvlies vormontiert, umlaufend 10 cm, zur Anbindung von Abdichtsystemen
• Güteüberwacht nach EN 1253-3
• Mindesthöhe Estrich am Einlauf 90 mm
• Rahmen mit Bohrlöchern ø 9 mm für Befestigung im Holzständerbau
• Beplankungsdicke 10–40 mm
• Fliesenaufbau Wand und Boden 4–26 mm
• Dichtebene zur spannungsfreien Dichtungsanbindung einstellbar

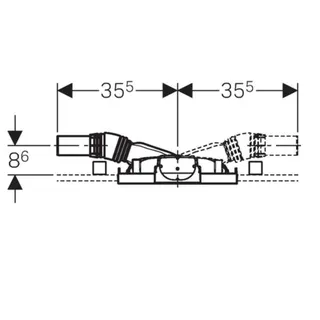

• Abwasseranschluss links oder rechts
• Einlaufhöhe des Geruchsverschlusses einstellbar
• Fußplatten drehbar, Tiefe passend zum Einbau in U-Profile UW 50 und Geberit Duofix Systemschienen
• Fußstützen mit Rutschhemmung
•  Montageplatte aus Furnierholz, wasserfest verleimt, höhen- und tiefenverstellbar
• Fliesenaufbau Wand 4–35 mm

Technische Daten:

• Ablaufleistung  0,8 l/s
• Geruchsverschlusshöhe  50 mm

Lieferumfang:

• Anschlussstutzen aus PE-HD, ø 50 mm
• Anschlusswinkel R 1/2, MeplaFix-fähig
• Abdichtscheibe
• Schalldämmunterlage
• Dämmhülse
• Schutzstopfen
• Bauschutz mit integriertem Einlaufblech
• Befestigungsmaterial
• Nicht enthalten: Fertigbauset


Fotos: Geberit
