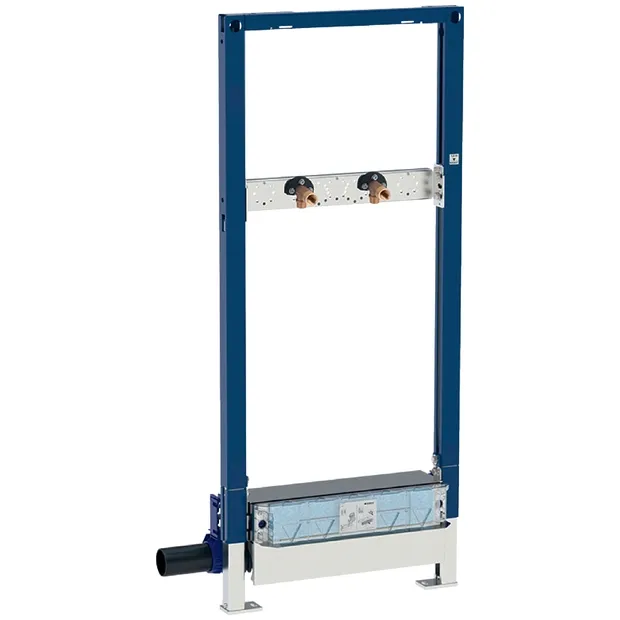

Geberit Duofix Element für Dusche 130cm mit Wandablauf Wandarmatur AP d40

Geberit Duofix Element für Dusche 130cm mit Wandablauf Wandarmatur AP d40

Verwendung:

• Zur Entwässerung bodenebener Duschen
• Für Verbundabdichtungen
• Für Fußbodenaufbauten 65–90 mm
• Für Trockenbau
• Zum Einbau in teil- oder raumhohe Vorwandinstallationen
• Zum Einbau in raumhohe Installationswände
• Zum Einbau in teil- oder raumhohe Geberit Duofix Systemwände
• Für AP-Wandarmaturen
• Zur Aufnahme des Abwassers eines einzelnen Duschkopfes

Eigenschaften:

• Abdichtvlies vormontiert, umlaufend 10 cm, zur Anbindung von Abdichtsystemen
• Abweichend zu Anforderungen aus EN 1253 ist die Siphonierhöhe nur 30 mm
• Fliesenaufbau Wand 4–35 mm
• Mindesthöhe Estrich am Einlauf 65 mm
• Beplankungsdicke 10–40 mm
• Fliesenaufbau Wand und Boden 4–26 mm
• Dichtebene zur spannungsfreien Dichtungsanbindung einstellbar
• Abwasseranschluss links oder rechts
• Einlaufhöhe des Geruchsverschlusses einstellbar
• Fußplatten drehbar, Tiefe passend zum Einbau in U-Profile UW 50 und Geberit Duofix Systemschienen
• Fußstützen mit Rutschhemmung
• Rahmen mit Bohrlöchern ø 9 mm für Befestigung im Holzständerbau
• Traverse Armatur höhen- und tiefenverstellbar
• Selbsttragender Rahmen pulverbeschichtet

Technische Daten:

• Ablaufleistung  0,4 l/s
• Geruchsverschlusshöhe  30 mm


Lieferumfang:

• Anschlussstutzen aus PE-HD, ø 40 mm
• 2 Anschlusswinkel R 1/2, MeplaFix-fähig
• 2 Abdichtscheiben
• 2 Schalldämmunterlagen
• 2 Dämmhülsen
• Bauschutz mit integriertem Einlaufblech
• Befestigungsmaterial
• Nicht enthalten: Fertigbauset


Fotos: Geberit
