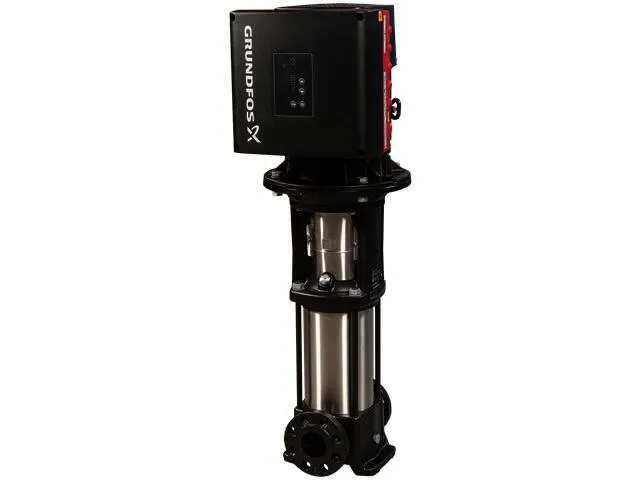

GRUNDFOS Vertikale Kreiselpumpe CRE15-02 A-F-A-E-HQQE 3x400V 3kW

CRE 15-2 A-F-A-E-HQQE Vertikale, mehrstufige Kreiselpumpe mit gegenüberliegenden Saug- und Druckstutzen (Inline-Bauweise). Die medienberührten Bauteile der Pumpe sind aus Grauguss (Kopf und Fusstück) und Edelstahl. Die Patronendichtung verspricht eine hohe Zuverlässigkeit und Servicefreundlichkeit. Die Kraftübertragung erfolgt über eine starre, geteilte Kupplung.

Der Rohrleitungsanschluss erfolgt über kombinierte DIN-Flansche. Die Pumpe ist mit einem 3-phasigen, lüftergekühlten Permanentmagnet-Synchronmotor ausgerüstet. Der Motorwirkungsgrad entspricht der Energieeffizienzklasse IE5 gemäß IEC 60034-30-2. Zur Drehzahlregelung verfügt der Motor über einen Frequenzumrichter und PI-Regler, die im Klemmenkasten des Motors untergebracht sind.

Die elektronische Drehzahlregelung ermöglicht eine kontinuierliche Anpassung der Motordrehzahl und damit der Pumpenleistung an den aktuellen Bedarf. Über ein Bedienfeld am Motor-Klemmenkasten kann der Sollwert eingestellt werden. Darüber hinaus kann die Pumpe damit auch auf die Betriebsarten „MIN“, „MAX“ oder „Stopp“ eingestellt werden.

Die Zustandsanzeige Grundfos Eye zeigt am Bedienfeld den Betriebszustand der Pumpe wie folgt an: {_BL_}Eingeschaltet: Motor läuft (grüne Meldeleuchten leuchten und drehen sich) oder Motor ist betriebsbereit (grüne Meldeleuchten leuchten dauerhaft) {_BL_}Warnung: Motor läuft noch (gelbe Meldeleuchten leuchten und drehen sich) oder wurde abgeschaltet (gelbe Meldeleuchten leuchten dauerhaft) {_BL_}Alarm: Motor wurde abgeschaltet (rote Meldeleuchten blinken).

Die Kommunikation mit der Pumpe ist über die App Grundfos GO Remote möglich (optional). Über die Fernsteuerung können weitere Einstellungen vorgenommen und zahlreiche Betriebsparameter ausgelesen werden, wie z. B. „Aktueller Wert“, „Drehzahl", „Leistungsaufnahme“ und „Gesamter Stromverbrauch“. Der Klemmenkasten hat mehrere Ein- und Ausgänge, so dass der Motor auch in anspruchvollen Anwendungen eingesetzt werden kann, die viele Ein- und Ausgänge erfordern: {_BL_}2 Digitaleingänge mit fest zugeordneter Funktion {_BL_}3 Analogeingänge 0(4)-20 mA, 0-5 V, 0-10 V oder 0,5-3,5 V {_BL_}5 V-Spannungsversorgung für das Potentiometer und einen Sensor {_BL_}1 Analogausgang 0-10 V oder 0(4)-20 mA {_BL_}2 frei konfigurierbare Digitaleingänge oder offene Kollektorausgänge {_BL_}2 Pt100/Pt1000-Eingänge {_BL_}Eingang für den LiqTec-Sensor (Trockenlaufschutz) {_BL_}Eingang und Ausgang für den Grundfos Digital Sensor {_BL_}24 V-Spannungsversorgung für Sensoren {_BL_}2 Melderelaisausgänge (potentialfreie Kontakte) {_BL_}GENIbus-Schnittstelle {_BL_}Schnittstelle für ein Grundfos CIM-Feldbusmodul.

Fördermedium: Fördermedium: Wasser Medientemperaturbereich: -20 .. 120 Celsius Medientemperatur während des

• Betriebs: 20 Celsius
• Dichte: 998.2 kg/m3 Technische
• Daten: Pumpendrehzahl, auf der die Pumpendaten beruhen: 3514 1/min
• Nennförderstrom: 20.5 m3/h
• Nennförderhöhe: 31.6 m Pumpe
• Ausrichtung: vertikal GLRD
• Anordnung: Einfache Gleitringdichtung GLRD
• Code: HQQE
• Zulassungen: CE,EAC,UKCA,SEPRO
• Trinkwasserzulassungen: WRAS,ACS ISO
• Abnahmekl.: ISO9906:2012 3B
• Werkstoffe: Fußstück: Grauguss Fußstückwerkstoff gemäß
• EN-Norm: EN 1561 EN-GJL-200 Fußstückwerkstück gemäß
• ASTM: ASTM A48-25B
• Laufradwerkstoff: Edelstahl
• Laufrad: EN 1.4301 Laufradwerkstoff gemäß
• ASTM: AISI 304
• Lager: SIC
• Installation: Maximale
• Umgebungstemperatur: 50 Celsius Max.
• Betriebsdruck: 16 bar Max. Druck bei vorgegebener
• Temperatur: 16 bar / 120 Celsius Max. Druck bei vorgegebener
• Temperatur: 16 bar / -20 Celsius
• Anschlusstyp: DIN Größe des
• Saugstutzens: DN 50 Größe des
• Druckanschlusses: DN 50
• Nenndruckstufe: PN 25 Grösse
• Motorflansch: FT130 Elektrische
• Daten: Std.
• Motor: IEC Bauart des
• Motors: 100LA Motorbemessungsleistung
• P2: 3 kW Leistungsbedarf (P2) der
• Pumpe: 3 kW Abweichende Motorgrösse zum
• Standard: Standard-Motorleistung
• Netzfrequenz: 50 / 60 Hz
• Bemessungsspannung: 3 x 380-500 V
• Service-Faktor: 0.00
• Bemessungsstrom: 5.80-4.80 A Leistungsfaktor Cos phi: 0.91-0.86
• Nenn-Drehzahl: 360-4000 1/min
• IE-Wirkungsgradklasse: IE5 Motorwirkungsgrad bei
• Vollast: 90.7 %
• Schutzart (gemäß IEC 34-5): IP55
• Wärmeklasse (IEC 85): F Motor -
• Produktnummer: 98971049 Art der
• Steuerung: Frequency converter: integriert
• Drucksensor: nein
• Sonstiges: Position des
• Klemmkastens: 6 Uhr Mindesteffizienzindex MEI >=: 0.70
• Nettogewicht: 55 kg
• Bruttogewicht: 83 kg
• Versandvol.: 0.37 m3 Dänische VVS
• Nr.: 386004002 Finische LVI
• Nr.: 4925659
• Herkunftsland: HU Zolltarif
• Nr.: 84137075 Verwendungshinweise vorhanden
