GRUNDFOS Horizontale Kreiselpumpe CME3-3 A-R-A-E-AQQE UADN 1x230V 1,1kW

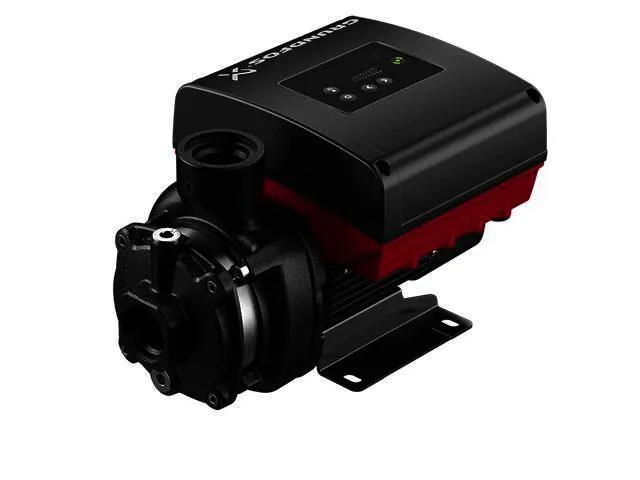

CME 3-3 A-R-A-E-AQQE U-A-D-N Kompakte, zuverlässige, horizontale, mehrstufige, normalsaugende Kreiselpumpe mit axialem Saug- und Druckstutzen. Die Welle, Laufräder und Kammern sind aus Edelstahl gefertigt. Die Einlauf- und Austrittsteile sind aus Grauguss gefertigt. Bei der Gleitringdichtung handelt es sich um eine speziell ausgeführte, nicht entlastete O-Ring-Dichtung.

Rohrleitungsanschluss über Whithworth-Rohrinnengewinde Rp (ISO 7/1). Die Pumpe ist mit einem 1-phasigen, lüftergekühlten Permanentmagnet-Synchronmotor ausgerüstet. Der Motorwirkungsgrad entspricht der Energieeffizienzklasse IE5 gemäß IEC 60034-30-2. Zur Drehzahlregelung verfügt der Motor über einen Frequenzumrichter und PI-Regler, die im Klemmenkasten des Motors untergebracht sind.

Die elektronische Drehzahlregelung ermöglicht eine kontinuierliche Anpassung der Motordrehzahl und damit der Pumpenleistung an den aktuellen Bedarf. Über ein Bedienfeld am Motor-Klemmenkasten kann der Sollwert eingestellt werden. Darüber hinaus kann die Pumpe damit auch auf die Betriebsarten „MIN“, „MAX“ oder „Stopp“ eingestellt werden.

Die Zustandsanzeige Grundfos Eye zeigt am Bedienfeld den Betriebszustand der Pumpe wie folgt an: {_BL_}Eingeschaltet: Motor läuft (grüne Meldeleuchten leuchten und drehen sich) oder Motor ist betriebsbereit (grüne Meldeleuchten leuchten dauerhaft) {_BL_}Warnung: Motor läuft noch (gelbe Meldeleuchten leuchten und drehen sich) oder wurde abgeschaltet (gelbe Meldeleuchten leuchten dauerhaft) {_BL_}Alarm: Motor wurde abgeschaltet (rote Meldeleuchten blinken).

Die Kommunikation mit der Pumpe ist über die App Grundfos GO Remote möglich (optional). Über die Fernsteuerung können weitere Einstellungen vorgenommen und zahlreiche Betriebsparameter ausgelesen werden, wie z. B. „Aktueller Wert“, „Drehzahl", „Leistungsaufnahme“ und „Gesamter Stromverbrauch“. Im Klemmenkasten befinden sich Klemmen für folgende Anschlussmöglichkeiten: {_BL_}1 Digitaleingang mit fest zugeordneter Funktion {_BL_}2 Analogeingänge 0(4)-20 mA, 0-5 V, 0-10 V oder 0,5-3,5 V {_BL_}5 V-Spannungsversorgung für das Potentiometer und einen Sensor {_BL_}1 frei konfigurierbarer Digitaleingang oder ein offener Kollektorausgang {_BL_}Eingang und Ausgang für den Grundfos Digital Sensor {_BL_}24 V-Spannungsversorgung für Sensoren {_BL_}zwei Melderelaisausgänge (potentialfreie Kontakte) {_BL_}GENIbus-Schnittstelle {_BL_}Schnittstelle für ein Grundfos CIM-Feldbusmodul.

Art der

• Steuerung: Frequency converter: integriert
• Fördermedium: Fördermedium: Wasser
• Medientemperaturbereich: -20 ..

90 Celsius Medientemperatur während des

• Betriebs: 20 Celsius
• Dichte: 998.2 kg/m3 Technische
• Daten: Pumpendrehzahl, auf der die Pumpendaten beruhen: 3480 1/min
• Nennförderstrom: 3.72 m3/h
• Nennförderhöhe: 29.68 m GLRD
• Code: AQQE
• Zulassungen: CE,EAC,CURUS,UKCA
• Trinkwasserzulassungen: WRAS,ACS,NSF61 ISO
• Abnahmekl.: ISO9906:2012 3B
• Werkstoffe: Pumpengehäuse: Grauguss
• Pumpenmantel: EN-GJL-200
• Pumpengehäuse: ASTM A48-25A
• Laufradwerkstoff: Edelstahl
• Laufrad: EN 1.4301 Laufradwerkstoff gemäß
• ASTM: AISI 304
• Installation: Umgebungstemperatur: -20 ..

55 Celsius Max.

• Betriebsdruck: 10 bar Max. Druck bei vorgegebener
• Temperatur: 10 bar / 90 Celsius Max. Druck bei vorgegebener
• Temperatur: 10 bar / 90 Celsius
• Anschlusstyp: Rp Größe des
• Saugstutzens: 1 inch Größe des
• Druckanschlusses: 1 inch
• Auslassposition: 12 Elektrische
• Daten: Std.
• Motor: IEC
• Baugröße: 80B Rated power -
• P2: 1.1 kW
• Netzfrequenz: 50 / 60 Hz Geeignet für 50/60
• Hz: ja
• Bemessungsspannung: 1 x 200-240 V
• Betriebsfaktor: 0.00
• Nennstrom: 6.7-5.6 A
• Nenndrehzahl: 2900 - 4000 1/min
• Schutzart (gemäß IEC 34-5): IP55
• Isolationsklasse (IEC 85): F
• Sonstiges: Position des
• Klemmkastens: 12 Uhr Mindesteffizienzindex MEI >=: 0.7
• Nettogewicht: 14.8 kg
• Bruttogewicht: 18.3 kg Dänische VVS
• Nr.: 385221030 Finische LVI
• Nr.: 4925818
• Herkunftsland: HU Zolltarif
• Nr.: 84137075 Verwendungshinweise vorhanden
