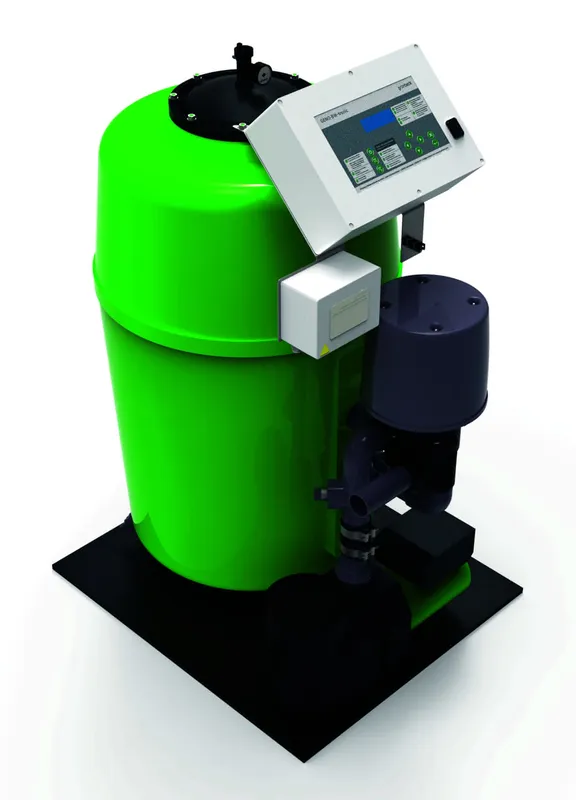

Grünbeck Filteranlage GENO-mat F 600 A, WS Eco

Filteranlage GENO-mat F 600 A, WS Eco
Filteranlage in kompakter Bauweise,
komplett auf Montageplatte vormontiert,
für vollautomatischen Betrieb.
bestehend aus:
Filterbehälter aus GFK, mit Isophtal-
säureharz innenbeschichtet, einschl.
Handentlüftung
Drehzahlregelbare, selbstansaugende und
geräuscharme Umwälzpumpe aus Kunststoff,
mit integriertem Haar- und Fasernfänger.
Automatik-Mehrwegeventil betätigt über
Stellmotor mit den Stellungen -Filtern-
Entleeren-Spülen-Erstfiltrat- einschl.
PVC-Verrohrung mit flexiblen Anschlüssen
und Messwasseranschlussstück, einschl.
PVC-Klarsichtrohr zur Beobachtung der
Spülung.
Filtersteuerung Typ GENO-BW-tronic
zum automatischen Betrieb der
Badewasserfilteranlage über Zeit-
programm, oder manueller Bedienung.
Anzeige und Bedienung über Folien-
tastatur und 4-zeiliges, hinterleuch-
tetes LC-Display, 6 Bedienersprachen
sind wählbar. Die Steuerung ist mit
Zweipunkt-Temperaturregler ausgestattet,
zur Ansteuerung der Heizungsumwälzpumpe
des Wärmetauschers, einschl. potential-
freiem Ausgang sowie Temperaturfühler.
Elektrische Anschlüsse:
1 Umwälzpumpe 230 V, WS
1 potentialfreier Kontakt Heizungspumpe
230 V WS, 0,08 kW
2 Dosierautomaten für Chlor und pH
230 V WS, 0,016 kW, bzw. UV-Anlage
1 automatische Mess- und Regelanlage
1 Pegelsteuerung und Frischwassernach-
speisung, 230 V WS, 0,05 kW
1 Rinnenumschieberung 230 V, WS
1 Stromausgang 4-20 mA für externe
Badewasser-Temperaturanzeige
1 potentialfreier Sammelstörkontakt
1 Eingang für Strömungswächter
1 Eingang für max. Temperaturbegrenzer
3 Alarmeingänge für vorgeschaltete
Anlagenteile
1 Eingang für max. Pegel Hebeanlage
1 Eingang für Zwangsbetrieb/Filterpumpe
für vorgeschaltete Solarsteuerung
1 serielle Schnittstelle RS 485
Kunststoff-Gehäuse, Schutzart IP 54
Maße (B x H x T): 361 x 254 x 115 mm
Optionsmodul FU Eco-BW-tronic,
drei Betriebsarten einstellbar.
1. Filterbetrieb
2. Spülbetrieb
3. Teillastbetrieb
Technische Daten/Maße:
Gesamthöhe : 1.250 mm
Mindestraumhöhe : 1.600 mm
Aufstellmaß L x B : 915 x 700 mm
Leergewicht : ca. 71 kg
Anschlussnennweite
Rohwasser : Rp 2"
Filtrat : DN 40
Spülabwasser : DN 40
Filter/Rückspülleistung : 12/15 cbm/h
Pumpenleistung max. : 24 cbm/h
bei 8 m WS
Ansaughöhe max. : 3 m
Filterbehälter Durchm. : 630 mm
Erforderliche Nennweite
Kanalanschluss min. : DN 100
Nenndruck max. : 2 bar
Zulaufhöhe Pumpen-
saugseite max. : 3 m
Wassertemperatur : 5-40 Grad C
Umgebungstemperatur : 5-35 Grad C
Spannungsversorgung : 230 V/50 Hz
Schutzart : IP 55
Absicherung bauseits : 16 A
Leistungsaufnahme : 0,08-1,40 kW
Stromaufnahme : 0,65-6,10 A
Förderhöhe der Pumpe : max. 18 m WS
Fabrikat: Grünbeck Verwendungshinweis: Siehe Produktdatenblatt
