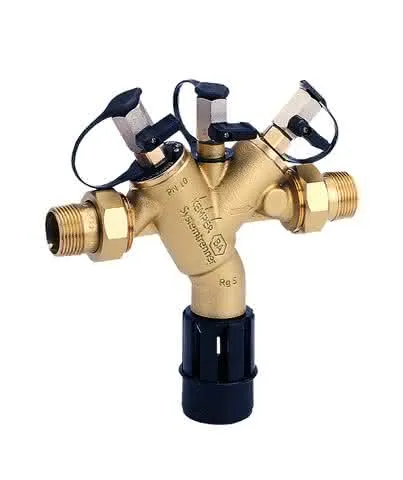

BWT Systemtrenner Multimat DN20 3,5 m3/h, 260 mm, Druckverlust 1 bar

Systemtrenner Multimat DN 20
Fabrikat BWT
zur Verhinderung des Rückfliessens von
Nichttrinkwasser in das Trinkwassernetz.
In Ruhestellung, d.h. wenn keine Wasser-
entnahme erfolgt, sind beide Rückfluss-
verhinderer sowie das Entlastungsventil
geschlossen.
In Durchflussstellung sind beide
Rückflussverhinderer geäffnet und das
Entlastungsventil geschlossen.
Beim Rücksaugen fällt der Druck auf
der Zulaufseite und damit auch der Druck
über der Membrane. Dadurch äffnet das
Entlastungsventil und lässt Wasser aus
der Mittelkammer ablaufen, bis das
Druckgleichgewicht der Membrane wieder
hergestellt ist.
Systemtrenner, bestehend aus:
- Gehäuse aus Rotguss,
- Membrane aus EPDM,
- Feder und Ventilsitz
aus Edelstahl
- Verschliessbare Anschlüsse
für Druckmessgeräte:
Eingang,
Mittelkammer
Ausgang
- Rückflussverhinderer Wassereingang,
- Entlastungsventil in Mittelkammer
- Rückflussverhinderer Wasserausgang.
Technische Daten:
Nennweite: (DN) 20
Anschlussgewinde
Verschraubung: (R) 3/4
Nenndruck: (PN) 10 bar
Temperatur, max.: 60 Grad C
Durchflussleistung: 3,0 m3/h
Druckverlust: 1,0 bar
Einbaulänge: 260 mm
Einbauhöhe: 220 mm
Einbauhöhe Rohr-
mitte bis Ablauf: 138 mm
Abwasseranschluss O 50 mm
Gewicht: 1,55 kg
Bestell-Nr.: 11932 Verwendungshinweis: Es ist kein Verwendungshinweis notwendig
