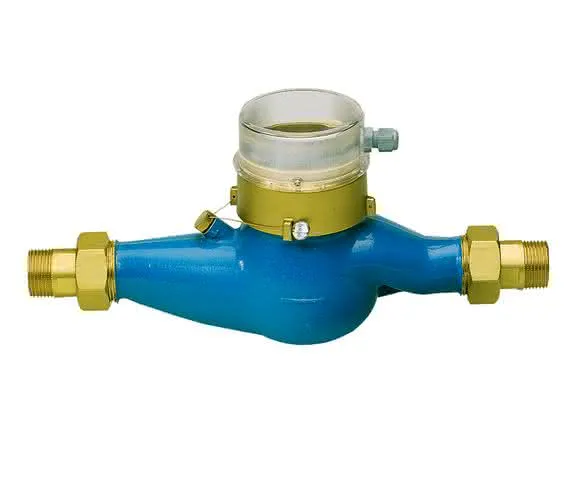

BWT Kontaktwasserzähler Qn 2,5, 2,5m3/h DN20, 2 l, f. Dosierpumpen MEDO 6/12

Kontaktwasserzähler Qn 2,5
Fabrikat BWT
Kontaktwasserzähler als Steuerein-
richtung (externe Frequenzgebung) für
Dosierpumpen MEDO 6/12 zur Wasserdurch-
flussmengenabhängigen Dosierung von
BWT Wirkstoffen und Chemikalienlösungen
in wasserführende Systeme.
Lieferumfang:
Rollenzählwerk, Kontaktgeber mit
Lüsterklemme sowie 3-m-Signalkabel für
Anschluss an Dosierpumpen MEDO II oder
BMD/D (Pumpentyp in Auftrag angeben!)
Mehrstrahl-Flügelradzähler in
Nassläuferausführung.
Anschluss Aussengewinde am Zähler
Gegenflansche, Schrauben und Dichtungen
nicht im Lieferumfang.
Technische Daten:
Kontaktwasserzähler Typ Qn 2,5
Nennweite DN 20
Nenndruck PN 10
Nenndurchfluss 2,5 m3/h
Grässter Durchfluss 5 m3/h
Kleinster Durchfluss
(untere Anlaufgrenze) 30 l/h
Zulässige Dauerbelastung 2,5 m3/h
Impulsabstand 2 l
Baulänge ohne Verschr. 190 mm
Baulänge mit Verschr. 288 mm
Anschluss am Zähler AG R1 R 1 + ?
Anschluss der Verschr. AG R 3/4?
Rohrmitte bis
Zähleroberkante 110 mm
Rohrmitte bis
Zählerunterkante 41 mm
Betriebsgewicht m Verschr 1,8 kg
Betriebsgewicht o Verschr 2,2 kg
Einbaulage waagerecht
Bestell-Nr.: 17875 Verwendungshinweis: Es ist kein Verwendungshinweis notwendig
