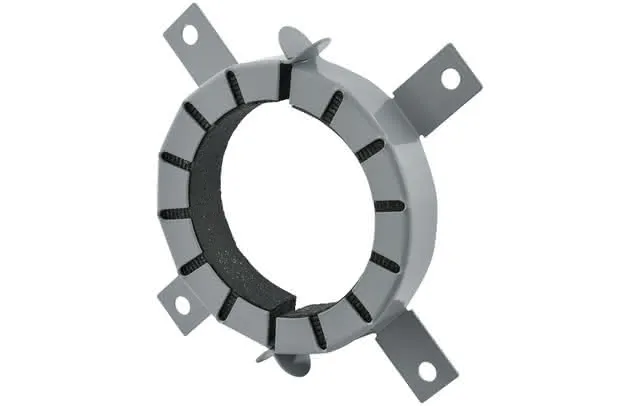

BIS Brandschutz-Manschette Pacifyre AWM II, 40-75mm

Brandschutzmanschette Pacifyre AWM II
zur Abschottung brennbarer Rohre und
gedämmter Mehrschichtverbundrohre in
R90-Qualität nach DIN 4102-11 bzw.
EI 120 gemäß EN 13501 an Wänden
(Massivwände und leichte Trennwände)
mit Brandschutzanforderungen nach MBO
bzw. MLAR/LAR/RbALei.
Eigenschaften:
- Synthese-Kautschuk 9-43 mm je nach
Rohraußendurchmesser oder PE-
Schallschutzschlauch bis 4 mm bei
Abwasserrohrleitungen
- Muffenabschottung bei gerader
Durchführung bis Rohraußen-
durchmesser 110 mm
- Einbau von Rohrbögen, Muffen,
Kniestücken oder Abzweigen in der Wand
oder direkt in bzw. unterhalb der
Decke möglich durch niedrige
Manschettenhöhe
- sehr geringe Aufbauhöhe
- Schrägdurchführungen möglich
- Abschottung von Rohrpost- oder Schutz-
rohrsystemen mit bis zu 2 Kabeln
- für den Einbau in Feuchträumen
geeignet
- auf beiden Seiten der Wand bzw. an der
Unterseite der Decke zu montieren
- Schrägdurchführungen möglich
- flexibler Ringspaltverschluß
- versetzter Manschetteneinbau erlaubt
- Einbau ohne zusätzliche Befestigungen
möglich, durch Umbiegen und
Einschieben der Laschen in den
frischen Beton bzw. Mörtel
- Nullabstand zwischen gleichen
Manschetten möglich
- allgemeine Bauartgenehmigung (aBG)
Z-19.53-2331 vom Deutschen Institut
für Bautechnik (DIBt)
- fremdüberwacht von der MPA
Braunschweig
- Europäischer Nachweis: ETA-24/0840
Fabrikat: Walraven GmbH
E-Mail: info.de@walraven.com
Typ: Brandschutzmanschette
Pacifyre AWM II

wie im Langtext in vollem Wortlaut
beschrieben, jedoch
Ausführung
für Rohrdurchmesser 75 mm
Manschette Innendurchmesser 79 /
Außendurchmesser 106 mm
Produktdetails
(http://www.walraven.com/DE/katalog/deep
link/?search=2134075077) Verwendungshinweis: Bitte beachten Sie die Montageanleitung
