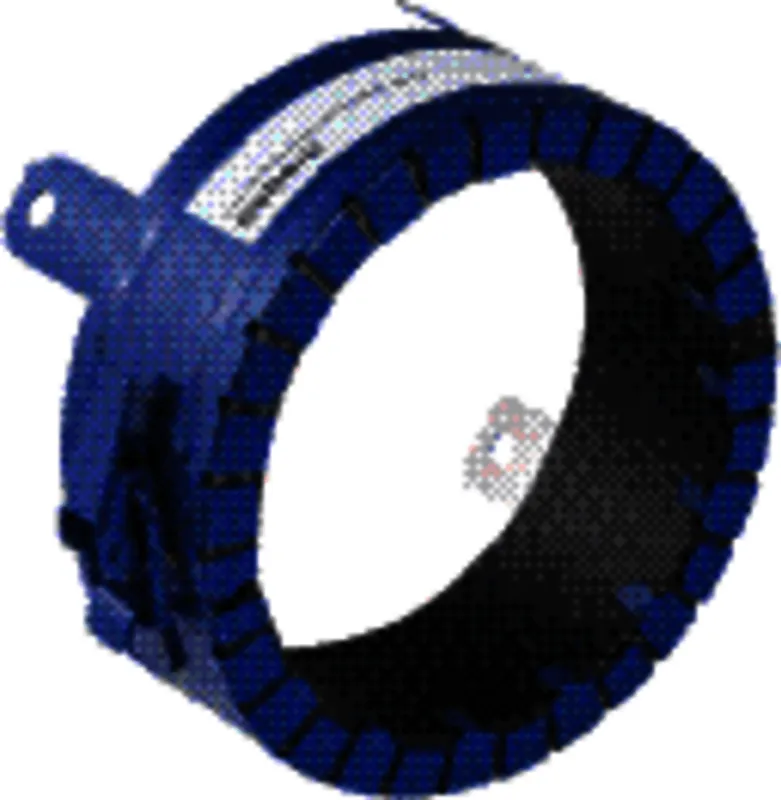

GE Rohrschott90 Plus EN d32-56 L:5cm

Geberit Rohrschott90 Plus EN
VerwendungszweckeFür Geberit Silent-Pro
Für Geberit Silent-db20
Für Geberit Silent-PP
Für Geberit PE
Zum Schutz vor Rauch- und Feuerausbreitung
Für Rohrdurchführungen 0°–90° in Wand oder Decke
Zum schrägen Einbau in Decken und Wände der Feuerwiderstandsklassen F 30 bis F 90, teilweise oder vollständig eingemörtelt
Zum Einbau in Decken und Wänden über Geberit Silent-Pro und Geberit Silent-PP Steckmuffen
Für Decken- und Wandstärken min. 100 mm geeignet
Zum Einbau in Decken und Wänden über Isol Flex Schalldämmmatte und AF/Armaflex Dämmung
Zum Einbau in Decken im Nullabstand zu Absperrvorrichtungen nach DIN 18017-3
Zum Einbau in Decken und Wänden im Nullabstand zueinander und zu Geberit Versorgungssystemen
Zum Einbau in Decken bei stockwerksdurchdringenden Duschabläufen Geberit CleanLine und Geberit Setaplano
Zum nachträglichen Einbau in Decken und Wände mit Feuerwiderstandsklassen F 30 bis F 90
EigenschaftenFeuerwiderstandsklassen R 30, R 60 und R 90 nach DIN 4102-11
Allgemeine Bauartgenehmigung Nr. Z-19,53-2236
Technische EigenschaftenWerkstoff: Edelstahl
DN / Nennweite: 30–56
d, ø / Außendurchmesser (mm): 32–56 mm
d1, ø / Außendurchmesser (mm): 63 mm
D / Außendurchmesser (cm): 7,8 cm
L / Länge (cm): 8,5 cm
l1 / Länge Teilmaß (cm): 5 cm
Zusätzlicher LieferumfangBetonschrauben
Körperschalldämmung
Klebestreifen
Hinweisschild
