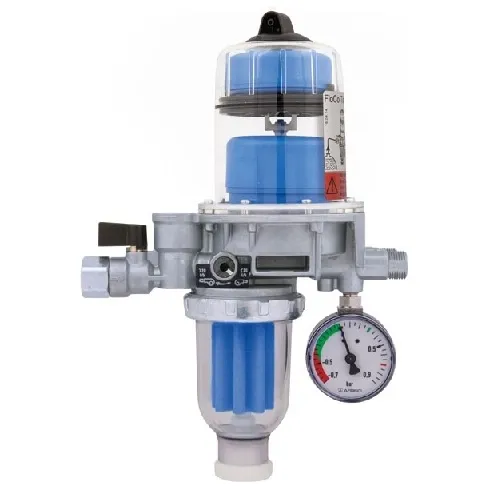

Afriso Heizölentlüfter FloCo-TOP-2KM

Automatischer Heizölentlüfter in Sicherheitsausführung mit integriertem Filter, Absperrhahn und Unterdruck-Manometer. Gehäuse mit Umschaltventil für Mehrfachfilterung sowie Rückflussverhinderer
mit integrierter Druckentlastung in Richtung Tank. Kompakte Entlüfterhaube aus transparentem Kunststoff mit 2-Schwimmer-Sicherheitssystem gegen Austreten des Ölschaums durch die Entlüftungsbohrung. Der Anschluss für den Entlüftungsschlauch erfolgt unauffällig von der Seite. Das Rücklauföl wird zur Entlüftung über die Schwimmerkammer geleitet und kann direkt dem Vorlauf beigemischt oder durch Umschalten eines Ventils einem erneuten Filtervorgang unterzogen werden. Bei der Mehrfachfilterung sorgt das Rücklauföl für eine erhöhte Strömungsgeschwindigkeit, die Filtertasse ist dadurch permanent mit entlüftetem Öl befüllt. Im Serviceeinsatz zeigt das Unterdruck-Manometer das Pumpenvakuum an. Mit geschlossenem Absperrhahn kann die Saugleistung der Brennerpumpe überprüft werden. Ein angestiegener Unterdruck gibt Auskunft über die Filterverschmutzung. Die Entleereinrichtung macht jeden Filterwechsel zu einer sauberen Angelegenheit: Schlauch aufstecken, Entleerventil öffnen, Überwurfmutter der Filtertasse lösen und Öl kontrolliert ablassen. Beim turnusmäßigen Brennerschlauchwechsel ist zusätzlich ein Bypassventil zu öffnen, wodurch das Öl aus der Schwimmerkammer
in die Filtertasse und über die Entleereinrichtung abläuft. Druckwasserdicht bis 10 m Wassersäule.


Technische Daten:

• Anschlüsse Brennerseite: G3/ 8 AG mit 60° Konus für Brennerschläuche
• Tankseite: G3/ 8 IG
• Düsenleistung: Max. 100 l/h
• Rücklaufstrom: Max. 120 l/h
• Abscheideleistung Luft / Gas: > 4 l/h
• Einbaulage: Schwimmergehäuse senkrecht nach oben
• Temperatureinsatzbereich: Medium/Umgebung: Max. 60 °C
• Betriebsüberdruck: Max. 0,7 bar (entspricht statischer Ölsäule von ca. 8 m)
• Prüfdruck: 6 bar
• Unterdruckmanometer: Anzeigebereich: -0,7/+0,9 bar

Lieferumfang:

• Heizölentlüfter
• Universalverschraubungen für Rohre Ø 6/8/10 mm
• Halterung, inkl. Montagematerial
• Schmutzabdeckung zum Anschluss des Entlüftungsschlauchs
• Ablassschlauch

Maße (B x H x T)

• Kurze Tasse: 183 x 103 x 254 mm
• Lange Tasse: 183 x 103 x 348 mm

Material

• Gehäuse: Zink-Druckguss
• Entlüfterhaube: Kunstoff

Bild: Afriso
