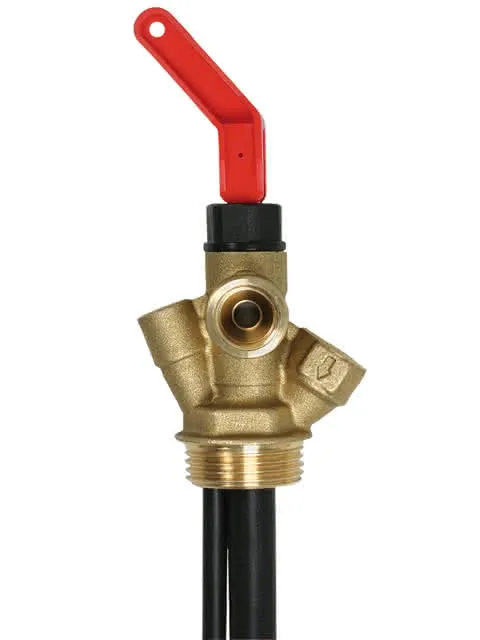

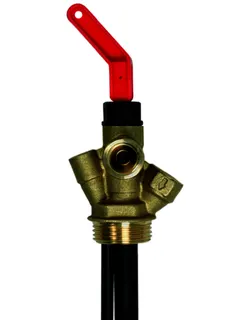

AFRISO Tankentnahmeeinrichtung Miniflex 3 Messing, Schlauchltg. 3,15 m

AFRISO Tankentnahmeeinrichtung
Miniflex 3 Messing 3,15 m
Zur Entnahme von Heizöl im Ein- oder
Zweistrangbetrieb aus unterirdischen
und oberirdischen Behältern. Geeignet
für die Medien Heizöl EL (DIN 51603-1),
Dieselkraftstoff (EN 590), flüssige
Brennstoffe nach DIN SPEC 51603-6 und
DIN/TS 51603-8 sowie Bioheizöl und
Biodiesel mit max. 30 % FAME (EN 14214).
Auch geeignet beim Einsatz der neuen
paraffinischen Brennstoffe HVO oder GTL
als Beimischung oder zu 100 %.
Geeignet für den Einsatz in
Überschwemmungs- und Risikogebieten.
Kombinationsarmatur aus Messing als
Entnahmeeinrichtung mit Messleitung
zum Einschrauben in den Tank. Anschluss
Saugleitung und Rücklaufleitung über
Gewindebuchsen. Universelle
Klemmringverschraubungen für Rohre mit
8 und 10 mm Außendurchmesser für die
Saugleitung liegen bei.
Messleitungsanschluss für Schlauch oder
Rohr mit 6 mm Außendurchmesser. Das
integrierte Rückschlagventil mit
elastischem Ventilsitz verhindert ein
Abreißen der Ölsäule in der Saugleitung
während der Brennerstillstandszeit.
Schnellschlussventil mit Kipphebel für
Fernabstellung im Notfall. Druck- und
vakuumdicht bis 1 bar.
Technische Daten
Anschluss
Tank: G1 Außengewinde
Saug-/
Rücklaufleitung: G3/8 Innengewinde
Messleitung: 6 mm
Länge
Saugschlauch: 3,15 m
Messschlauch: 3,15 m
Prüfdruck: Max. 6 bar
Durchfluss: Max. 150 l/h
Werkstoff
Einschraubkörper: Messing
Saugschlauch: NBR
Fußteil: Zamak (ZnAl4Cu1)
Fabrikat: AFRISO
Typ: Miniflex 3
3,15 m
Artikel-Nr.: 74310 Verwendungshinweis: Siehe Betriebs- oder Montageanleitung.
