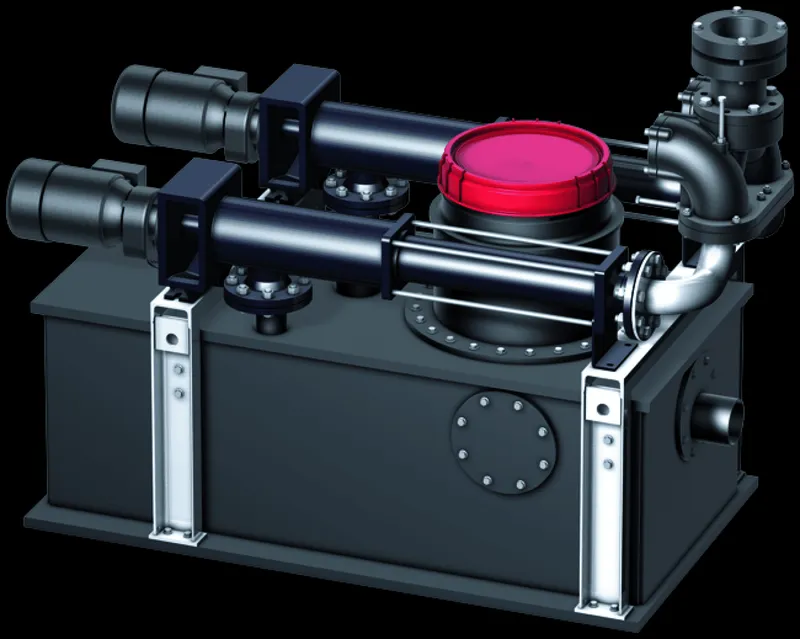

ACO Vorbehälteranlage duo NS7 Beh. aus PE, DN150

ACO Abwasserhebeanlage Duo NS 7 zur Förderung von
fäkalienfreiem Abwasser (vorzugsweise fetthaltig) mit
minimalstem Energieeintrag durch Verwendung von 2
Exzenterschneckenpumpen,
zum Einbau in Räumen, freistehend,
Sammelbehälter aus Polyethylen (Werkstoff PE-HD),
Abmessungen: 1745x820x1330mm (LxBxH),
Nutzvolumen mind. 170 l, Hzul = 355 mm

Kompakte Liefereinheit / Kenndaten:
-Sammelbehälter mit wählbarer Zulauf-Spitzende (DN 150),
Lüftungsanschlussstutzen DN 100, Wartungsöffnung LW 350 mm
mit Schraubdeckel geruchdicht verschlossen, Siebeinsatz nach
Zulauf angeordnet, Befestigungsmaterial, Pumpen auf Behälter
aufgesetzt
-2 Exzenterschneckenpumpen / Volumenstrom: 11,0 m3/h,
Parallelbetrieb: 22,0 m3/h, Motornennleistung: 1,5 kW je
Pumpe, INenn=3,34A,
-Temperaturüberwachung des Antriebsmotors sowie des Stators
-Zusammenführung der Druckleitung durch Spezial-
Rückflussverhinderer mit Kugel im Gehäuse, als Hosenrohr
ausgebildet, (mit integrierter Anlüft-und Festsetzschraube)
-Spezialbefestigungsstück DN 100 zum elastischen Anschluss
der Druckleitung von d 108 -114,3 mm Rohraußendurchmesser
(wahlweise d 88 -90 mm als Zubehör: Rundschnurring
0159.37.97)
-Lufteinperlung über Kleinstkompressor (inkl.
Montagematerial)
-Staurohr mit Steuerleitungen für pneumatischen
Niveauschaltung
-dauerhafte Mischtemperatur: 40GradC
-max. Mischtemperatur kurzzeitig: 60GradC

Schaltkasten / Kenndaten:
-Schutzart IP 54
-Steckerfertig, mit 1,5 m Kabel und CEE-Stecker (16 A) mit
integr. Phasenwender
-Gehäuse aus Kunststoff zur Wandmontage, Maße 290 x 380 x
150 mm (BxHxT)
-potentialfreie Sammelstör-und Betriebsmeldung
-netzunabhängiger Alarm und Akku (85dBA, 5-6h)
-numerisches Display mit Zustandsanzeige und -
Digitalpotenziometer (Drehknopf)
-Digitalpotenziometer für die Einstellung von Pumpe 1 und 2
EIN und AUS, Einschaltverzögerung nach Stromausfall,
Hochwasseralarm, Motorstrombegrenzung, Zwangsumschaltung und
Zwangseinschaltung der Pumpen
-Füllstandsmessung und Sensorüberwachung
-Drehfeldkontrolle
-H-0-A Taster
-Anzeige Serviceintervalle
-Betriebsstundenzähler und Anzeige der Einschaltimpulse
-Amperemeter
-einfacher Fehlerspeicher (letzter Fehler)
-automatische Umschaltung bei Pumpenstörung
-Steuerung voreingestellt und mehrsprachig
-Mit 230V-Anschluss für Stromversorgung Lufteinperlung

System ACO Passavant

Elektroanschluss: 400 V / 50 Hz / 16 A
und 230V / 50 Hz
Zulauf -Spitzende DN 150
Gewicht: 410 kg
