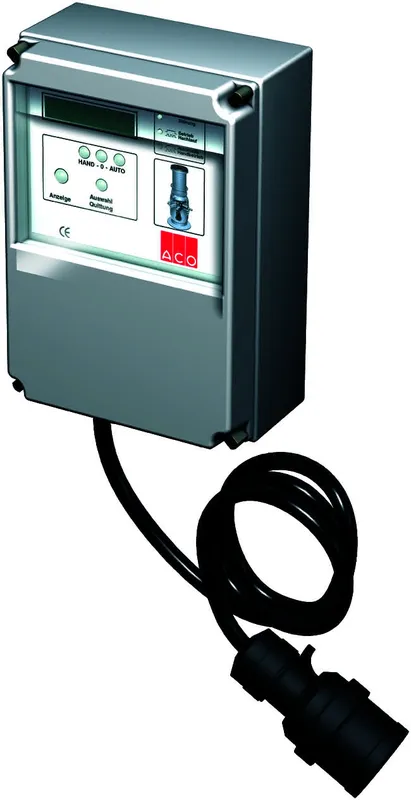

ACO SteuerungMultiControl Mono Schaltkasten für Pumpstation

Schaltgerät ACO MultiControl Mono

für Pumpen bis 5,5 KW

Die Pumpensteuerung Multi Control Mono wird zur
Niveauregulierung von Flüssigkeitsständen eingesetzt.
Der Füllstand wird wahlweise über
Staudruck, Lufteinperlung, externen Sensor (4-20mA) oder
Schwimmerschalter ermittelt.
Das Motorschütz steuert direkt eine Pumpe bis max. 5,5kW
Leistung an.
Weiterhin stehen 2 Relaiskontakte zur Ausgabe von
Störmeldungen zur Verfügung.
Die Bedienung u. Einstellung ist sehr einfach.
Alle Werte können auf dem LC-Display abgefragt werden.
LEDs signalisieren Betriebszustände u.
Störmeldungen.
Es stehen Taster für die Hand -0-Auto Funktion zur
Verfügung.

-LCD Klartext-Anzeige
-Hand -0 -Auto Funktion
-Quittierungstaster
-Zwangseinschaltung d. Pumpe
-netzunabhängiger Alarm und Akku (85dBA, 5-6h)
-Hochwasseralarm potentialfrei
-Betriebsstundenzähler
-hohe Störfestigkeit
-ATEX Mode
-thermische u. elektrische Überwachung der Pumpe
-Pumpenabschaltung über Ausschaltpunkt u. Nachlauf
-elektronische Überwachung des Motorstroms
-variabler Staffelanlauf (Einschaltverzögerung)
-Sammelstörmeldung potentialfrei u. potential gebunden
-Speicher Anzahl Pumpenstarts
-Amperemeter
-einfache Bedienung
-Service Mode
-Niveauerfassung wahlweise durch internen Druckwandler,
externe 4-20mA Sonde oder Schwimmerschalter
-Messbereich der externen 4-20 mA Niveausonde über das Menü
im Bereich von 0 -12,5m wählbar
-Anbindung an Fernwirksysteme über digitale u. analoge Ein-
u. Ausgänge
-alle Einstellungen u. Störmeldungen bleiben nach
Stromausfall erhalten
-Reserveeingänge für Fernwirkmodul, Zeitschaltuhr oder
sonstiges
-Drehfeld-und Phasenausfallkontrolle (über das Menü zu
aktivieren)
-Laufzeitüberwachung
-Eingang für Schwimmerschalter Trockenlaufschutz
-Analogausgänge 0-10 V und 4-20 mA
-Fehlerspeicher
-vormontiertes Drehstromkabel 5x1,5 mm2 und CEE 16-Stecker
mit Phasenwender
-Gehäusegröße BxHxT : 180 x 260 x 100 mm
-Betriebsspannung: 400V
-Frequenz: 50/60Hz
-Steuerspannung: 230V/AC
-Leistungsaufnahme im Ruhebetrieb: max. 8 VA
-Temperaturbereich: -20 bis + 60GradC
-Schutzart IP 54

Menüsprachen frei wählbar: deutsch, englisch, schwedisch,
tschechisch, spanisch, portugiesisch, französisch,
holländisch

Bestehend aus:

ACO Multi Control Schaltgerät Mono, steckerfertig mit
1,5m Anschlusskabel u. CEE 16-Stecker mit Phasenwender
20m pneumatischer Steuerleitung 8 x 1,5 mm
Staudruckglocke
Kabeldurchführung
Einbau-und Bedienungsanleitung

Schaltgerät an trockener wettergeschützter Stelle montieren.

Gewicht: 4kg
