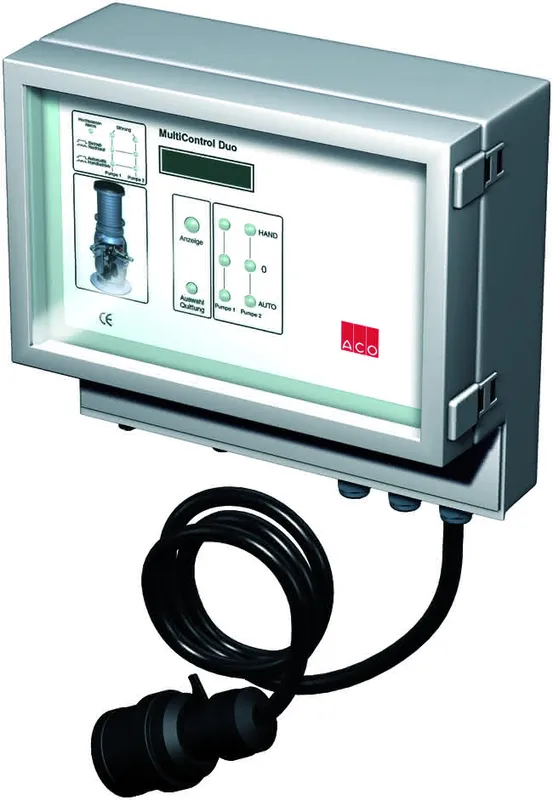

ACO SteuerungMultiControl Duo Schaltkasten für Pumpstation

Schaltgerät ACO MultiControl Duo

für Pumpen bis 5,5 kW

Die Pumpensteuerung Multi Control Duo wird zur
Niveauregulierung von Flüssigkeitsständen eingesetzt.
Der Füllstand wird wahlweise über Staudruck, Lufteinperlung,
externen Sensor (4-20mA) oder Schwimmerschalter ermittelt.
Das Motorschütz steuert direkt zwei Pumpen bis max. 5,5 kW
Leistung an.
Weiterhin stehen 5 Relaiskontakte zur Ausgabe von
Störmeldungen zur Verfügung.
Die Bedienung u. Einstellung ist sehr einfach.
Alle Werte können auf dem LC-Display abgefragt werden.
LEDs signalisieren Betriebszustände und Störmeldungen.
Es stehen Taster für die Hand-0-Auto Funktion zur
Verfügung.

-LCD Klartext Anzeige
-Hand -0 -Auto Funktion
-Quittierungstaster
-Zwangseinschaltung der Pumpe
-interner akustischer Alarm (ca. 85 dB)
-Hochwasseralarm potentialfrei
-Betriebsstundenzähler
-hohe Störfestigkeit
-ATEX Mode
-thermische u. elektrische Überwachung der Pumpe
-Pumpenabschaltung über Ausschaltpunkt u. Nachlauf
-elektronische Überwachung des Motorstroms
-variabler Staffelanlauf (Einschaltverzögerung)
-Sammelstörmeldung potentialfrei u. potential gebunden
-Speicher Anzahl Pumpenstarts
-Amperemeter
-einfache Bedienung
-Service Mode
-Niveauerfassung wahlweise durch internen Druckwandler,
externe 4-20mA Sonde oder Schwimmerschalter
-Messbereich der externen 4-20 mA Niveausonde über das Menü
im Bereich von 0 -12,5m wählbar
-im Handbetrieb schalten die Pumpen nach 2 Minuten Laufzeit
automatisch ab
-Anbindung an Fernwirksysteme über digitale u. analoge Ein-
u. Ausgänge
-alle Einstellungen u. Störmeldungen bleiben nach
Stromausfall erhalten
-Reserveeingänge für Fernwirkmodul, Zeitschaltuhr oder
sonstiges
-Drehfeld-und Phasenausfallkontrolle (über das Menü zu
aktivieren)
-Laufzeitüberwachung
-Eingang für Schwimmerschalter Trockenlaufschutz
-Analogausgänge 0-10 V und 4-20 mA
-Fehlerspeicher
-vormontiertes Drehstromkabel 5x4 mm2 und CEE 32-Stecker
mit Phasenwender
-Gehäusegröße BxHxT : 320 x 300 x 120 mm
-Betriebsspannung: 400 V
-Frequenz: 50/60 Hz
-Steuerspannung: 230 V/AC/50/Hz
-Leistungsaufnahme im Ruhebetrieb: max. 10 VA
-Temperaturbereich: -20 bis + 60GradC
-Schutzart IP 54

Menüsprache frei wählbar: deutsch, englisch, schwedisch,
tschechisch, italienisch, französisch, niederländisch,
spanisch, portugiesisch

Bestehend aus:

ACO Multi Control Schaltgerät Duo, steckerfertig mit 1,5m
Anschlusskabel u. CEE 16-Stecker (kann ggf. auf CEE32-
Stecker umgerüstet werden)

20m pneumatischer Steuerleitung 8 x 1,5 mm
Staudruckglocke
Kabeldurchführung
Einbau-und Bedienungsanleitung
Schaltgerät an trockener wettergeschützter Stelle montieren

Gewicht: 4,2 kg
