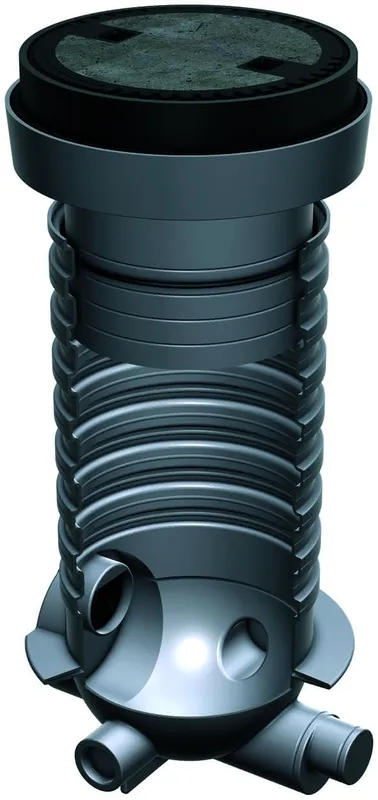

ACO Probenahmeschacht 450 DN 100 Gefällesprung 33 mm/Kl. B

ACO Probenahmeschacht 450 zum Einbau ins Erdreich Kl. D400,
DN 100
für waagerechte Rohrleitungen nach Abscheideranlagen, für
Einbautiefen T von 540 bis 1420mm, aus Polyethylen
(Werkstoff PE-HD), in runder Bauform, mit:

Grundkörper mit Muffendichtung (Werkstoff NBR) am Zulauf und
Rohrspitzende am Ablauf, je für Anschlussrohre mit
Außendurchmesser OD 110mm,

Zwischenstück 650mm hoch, zum bauseitigen Anpassen der
Einbautiefe (alle 45mm Schnittkerben), an Grundkörper
anrotiert.

Aufsatzstück mit Dichtung stufenlos höhenverstellbar, als
Übergang des Zwischenstückes bzw. zur Aufnahme der
Abdeckung,

Auftriebssicher bis OK Gelände,

Abdeckung geruchdicht, Kennmaß 450 / Klasse D400 mit
Aushebeschlüssel

Hinweis: bei Einbau mit Verkehrsbelastungen von
Schwerlastverkehr SLW60, sowie PKW, LKW und Lagerflächen ist
eine bauseitige Lastverteilerplatte vorzusehen (LxBxH
800x800x200mm).

Falls keine Lastverteilerplatte verbaut wird, gilt:
Belastungsklasse B
Zulauftiefe T 440 -1120 mm

System ACO Passavant

Gefällesprung Zu-und Ablauf 33mm
Zulauf und Ablauf DN 100
Einbautiefe T variabel von 540 -1420mm
Gewicht 145 kg
schwerstes Einzelteil 52 kg
