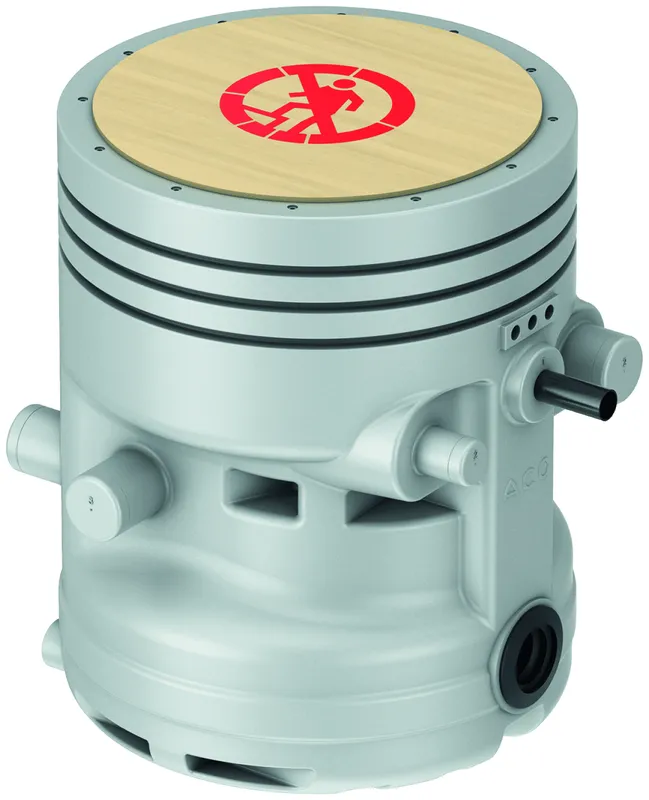

ACO Muli-Flex UF duo Behältereinheit

ACO Muli-Flex Abwasserhebeanlagen-
Sammelbehälter Unterflur zum
Sammeln und automatischen Heben von
fäkalienfreiem sowie fäkalienhaltigem
(je nach Aufsatzstück und Pumpentechnik)
Abwasser über die Rückstauebene,
für den Einbau in die Bodenplatte,
geprüft gemäß DIN EN 12050-1,

Sammelbehälter aus Polyethylen mit
Großer Revisionsöffnung zur einfachen Wartung, d 480 mm,
Behälterabmessungen (DxH): d800 x 1000 mm,

Behälter-Gesamtvolumen: 380 Liter,

Anschluss Zulaufleitung:
für Kunststoffrohr geeignet

1 x Zulauf DN 100 Forsheda, Zulaufhöhe 455 mm Rohrsohle ab
OK RFB, NV=170 Liter,
1 x Zulauf DN 100 Spitzende, Zulaufhöhe 605 mm Rohrsohle ab
OK RFB, NV= 115 Liter,
1 x Zulauf DN 150 Spitzende, Zulaufhöhe 630 mm Rohrsohle ab
OK RFB, NV= 105 Liter,
2 x Zulauf DN 100 Spitzende, Zulaufhöhe 655 mm Rohrsohle ab
OK RFB, NV= 100 Liter,
1 x Zulauf DN 100 Forsheda, Zulaufhöhe 805 mm Rohrsohle ab
OK RFB, NV= 50 Liter,
1 x Zulauf DN 100 Forsheda, Zulaufhöhe 875 mm Rohrsohle ab
OK RFB, NV= 30 Liter,

Integrierte Traverse mit
Doppel-Spezial-Kugel-Rückflussverhinderer,
werkzeuglose De-/Montage der Pumpe
per Überwasserkupplungsautomatik möglich,

Anschluss Druckleitung:
Anschlusshöhe: 375 mm Rohrsohle ab Oberkante Rohfußboden (OK
RFB), Druckabgang PE-HD: Spitzende DN50 (d50mm),
Klemmverschraubung auf 1 1/2Zoll IG liegt bei,

Anschluss Entlüftungsleitung:
Stutzen DN 70 für Kunststoff oder SML-Rohr geeignet,
Anschlusshöhe: 437,5 mm Rohrsohle ab OKRFB,

weitere Anschlüsse:
Kabeldurchführung DN100 Spitzende, 455 mm Rohrsohle ab OK
RFB,

Gesamteinbautiefe mit PE-Aufsatzstück: 1070 -1205 mm,

Lieferumfang:
Sammelbehälter Unterflur-Ausführung, stabiler
Bauzeitschutzdeckel aus Holz, Traverse mit
Doppel-Rückflussverhinderer,
Klemmverschraubung 50mm/ 1 1/2Zoll IG

Gewicht: ca. 50 kg

Für die bauseitige Montage wird mindestens benötigt:
===========================================================
-Aufsatzstück (wahlweise fäkalienhaltig bzw. fäkalienfrei)
-Pumpe(n) (wahlweise fäkalienhaltig bzw. fäkalienfrei)
-1 x Schaltgerät Multi-Control mit Staudruckglocke
-(optional: abweichendes Niveaumesssystem)
