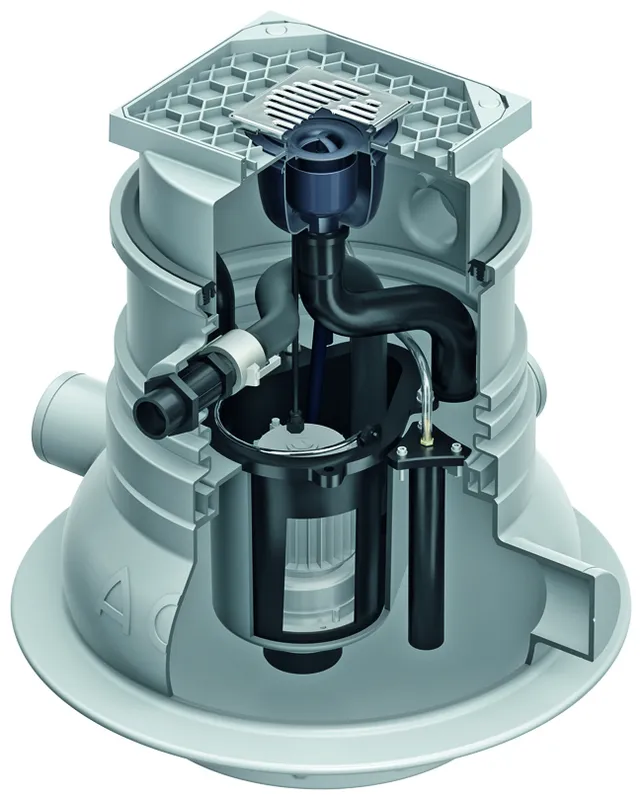

ACO Hebeanlage Muli-UF-MWP1 1Pumpe Beh. PE kurze Ausf.

ACO Muli-UF MWP1
Abwasserhebeanlage zum Sammeln und automatischen Heben von
fäkalienhaltigem und fäkalienfreiem Abwasser über die
Rückstauebene zum Einbau in die Bodenplatte.
in Anlehnung an EN 12050-1

bestehend aus:
Sammelbehälter aus Polyethylen
mit 3 horizontalen Zulaufstutzen DN 100,
drehbares und höhenverstellbares
Aufsatzstück 360 x 300 mm
(Höhenverstellbarkeit: 30-70 mm),

befliesbare Abdeckplatte mit
integriertem Bodenablauf (inkl. Geruchverschluss,
Sperrwasserhöhe= 50 mm) und Aufsatzstück 150x150 mm sowie
Edelstahlrost, Belastungsklasse K3,

Revisionsöffnung zur Wartung: 330 x 250 mm

Behälter-Nutzvolumen = 27 Liter,
Behälter-Gesamtvolumen= 58 Liter

Schneidwerkpumpe
montiert in separaten Pumpenbehälter aus PUR,
Gleitringdichtung,
Leistung: P2=0,6 kW,
Spannung: 230 V, Frequenz: 50 Hz,
Stromaufnahme: 4 A, 2800 U/min,
zulässige Fördertemperatur bis 40 GradC
(kurzzeitig bis 60 GradC),
Schutzart: IP 67,
Hmax: 14,0 m,
Qmax: 8,0 m3/h

pneumatische Niveauschaltung:
Staurohr mit pneumatischer Steuerleitung.

Anschluss Druckleitung:
nach EN ISO 15493 aus PVC-U, 50-40-1 1/4Zoll,
integrierte Rückschlagklappe

Anschluss Entlüftungsleitung:
Stutzen DN 50

Anschluß Kabeldurchführung
Stutzen DN 70

Steuerung MultiControl Mono
Schutzart IP 54,
Steckerfertig, mit 1,5 m Kabel und Schuko-Stecker,
Gehäuse aus Kunststoff zur Wandmontage, Maße 260 x 260 x
145 mm (BxHxT),
potentialfreie Sammelstör-und Betriebsmeldung,
netzunabhängiger Alarm und Akku (85 dBA, 5-6 h),
numerisches Display mit Zustandsanzeige,
Digitalpotenziometer für die Einstellung von Ein-und
Ausschaltpunkt, Hochwasseralarm, Motorstrombegrenzung,
Füllstandsmessung und Sensorüberwachung,
Drehfeldkontrolle,
H-0-A Taster,
Anzeige Serviceintervalle,
Betriebsstundenzähler und Anzeige der Einschaltimpulse,
Amperemeter,
einfacher Fehlerspeicher (letzte 3 Fehler),
Steuerung voreingestellt und mehrsprachig,
mit 230 V-Anschluss für Stromversorgung Lufteinperlung,
Gehäusegröße BxHxT: 190x320x110 mm (gemessen mit
Kabelverschraubung)

Der Schaltkasten ist durch 10 m pneumatischer Steuerleitung
und 10 m Motorkabel mit der Hebeanlage verbunden.

Behälterabmessungen (LxBxH): 740x740x(670-740) mm
Gewicht: 47 kg

LGA-Prüfzeugnis: Nr. 7331293-07
DIBt-Zulassung: Z-53.2-489

Bei Verwendung eines Verlängerungsstücks muss der
beiliegende Flex-Schlauch gegen Art.Nr.: 0150.57.82
ausgetauscht werden.
