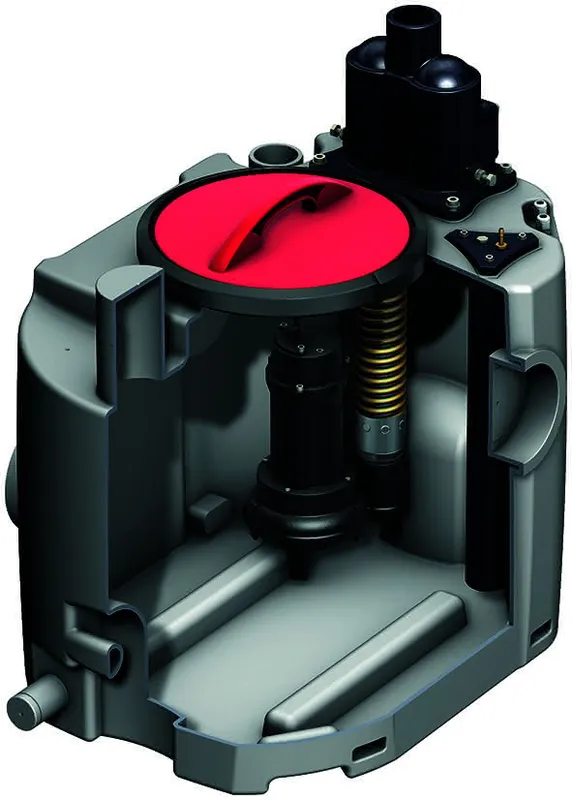

ACO Hebeanlage Muli-MiniMDP1.1 1Pumpe Beh. PE Vol.max. 190L

ACO Abwasserhebeanlage Muli-Mini MDP 1.1
für fäkalienfreies/fetthaltiges Abwasser
geprüft gemäß DIN EN 12050-2

Kompaktgerät zur Überflurinstallation

bestehend aus:
Sammelbehälter aus Polyethylen
mit Grundablass R1Zoll,
mit Anschluss für Handmembranpumpe DN 50
mit Befestigungsset zur auftriebssicheren
Verankerung.
Revisionsöffnung zur einfachen Wartung, d 340 mm
Behälterabmessungen (LxBxH): 815 x 600 x 850 mm
Angepasst an minimales Türmaß von 700 mm,
ergonomische Tragegriffe erleichtern
den Transport, z.B. steile, enge Kellertreppen.
Behälterkonstruktion ermöglicht platzsparende
Eckaufstellung.

Behälter-Gesamtvolumen: 205 Liter
Behälter-Nutzvolumen:
bei Zulaufhöhe 250 mm = 60 Liter
bei Zulaufhöhe 400 mm = 108 Liter
bei Zulauf von oben = 140 Liter

Anschluss Zulaufleitung:
für Kunststoff geeignet
2 x horizontale Zuläufe DN 100, Zulaufhöhe 250 mm
2 x horizontale Zuläufe DN 100, Zulaufhöhe 400 mm
1 x vertikaler Zulaufstutzen DN 100, Zulauf von oben
Optional 1 x vertikaler Zulauf DN 50 (Zubehör)

Anschluss Druckleitung:
Spezial-Rückflussverhinderer mit Kugel im Gehäuse
Mit Anlüft-und Festsetzschraube
Anschluss Rp 2Zoll,
der spannungsfreie Anschluss (Druckleitungsbefestigung)
sowie die Schallentkopplung
(z.B. per Spezialbefestigungsstück),
muss sichergestellt werden,

Anschluss Entlüftungsleitung:
Stutzen DN 70
für Kunststoff oder SML-Rohr geeignet

im Behälter eingebaut:
1 Schmutzwassertauchpumpe
Sat-VX 75 D
Drehstrom-Tauchmotor,
Schutzart IP 68,
Leistung: P1= 0,75 kW, P2= 0,55 kW
Spannung: 400 V, Frequenz 50 Hz
Stromaufnahme 1,3 A, 2900 U/min.
mit Gleitringdichtung,
mit verstopfungsfreiem Freistrom-
laufrad,
Korngröße 40 mm.

Inkl. pneumatische Niveauschaltung:
Staurohr mit pneumatischer Steuer-
Leitung.

Steuerung MultiControl Mono
• Schutzart IP 54
• Steckerfertig, mit 1,5 m Kabel und CEE16-Stecker
• potentialfreie Sammelstör-und Betriebsmeldung
• netzunabhängiger Alarm und Akku (85dBA, 5-6h)
• numerisches Display mit Zustandsanzeige
• Digitalpotenziometer für die Einstellung von Pumpe 1
EIN und AUS, Hochwasseralarm, Motorstrombegrenzung
• Füllstandsmessung und Sensorüberwachung
• Drehfeldkontrolle
• H-0-A Taster
• Anzeige Serviceintervalle
• Betriebsstundenzähler und Anzeige der Einschaltimpulse
• Amperemeter
• einfacher Fehlerspeicher (letzte Fehler)
• Steuerung voreingestellt und mehrsprachig
• Mit 230V-Anschluss für Stromversorgung Lufteinperlung
• Gehäusegröße BxHxT: 160x160x145 mm
(gemessen mit Kabelverschraubung)

Gewicht: 50 kg

Optional als Zubehör:
6-kt Doppelnippel 2Zoll x 2Zoll aus Edelstahl
Spezialbefestigungsstück
Lufteinperlung Verwendungshinweis: kein Verwendungshinweis nötig
