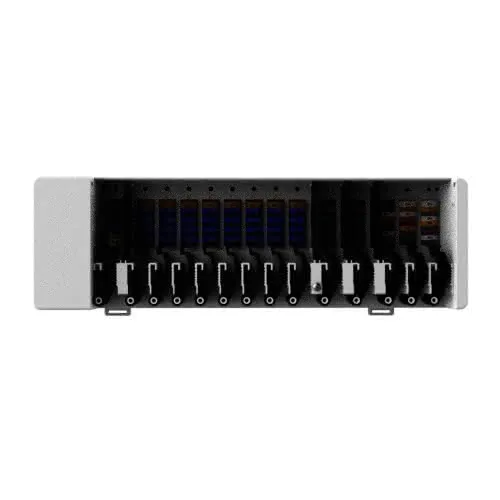

strawaLiviX Box Klima

1. Beschreibung:

Die strawaLiviX Box Klima ist ein universeller Heizungs-/Kühlungs- und Einzelraumregler für Flächenheiz- und -kühlsysteme. In Verbindung mit bis zu 8 strawaLiviX Raumcontrollern Klima ermöglicht dieser eine effiziente Nutzung und Funktionskontrolle Ihrer Flächenheizung oder -kühlung bei intuitiver Bedienbarkeit. Die Eingänge und Ausgänge sind über strawaLiviX Raumcontroller Klima frei belegbar, so dass unterschiedlichste Heiz- bzw-kühlsysteme realisierbar sind.

Wichtige Merkmale der strawaLiviX Box:

• Regelung von 8 Heiz- bzw. Kühlzonen mit je 1 - 4 Stellantrieben
• Erfassung der Raumtemperatur und Luftfeuchtigkeit in Verbindung mit strawaLiviX Raumcontrollern Klima oder strawaLIviX Raumsensoren Klima
• optional witterungsgeführt über Außentemperatursensor
• optional Ansteuerung der Heizkreispumpe und des Mischers (PWM oder 0-10V) möglich
• 2 getrennte CAN-Bus Schnittstellen für Gebäudenetzwerk und privates Etagen- oder Wohnungsnetzwerk
• vernetzbar mit anderen strawa Produkten über CAN-Bus
• Ansteuerung von Mischern, Ventilen und Energieerzeuger über 0-10V / PWM
• 2 zusätzliche potenzialfreie Wechselkontakte (Klemmen J und K) für flexible Belegung
• optional verwendbar mit Standard-Raumthermostaten
• einfach zu installieren durch innovative Zugentlastung und farbige Klemmleiste
• optional bis zu 20 1-Wire Temperatursensoren anschließbar

2. Technische Daten:

Temperaturreglerklasse (ErP): 8

Energieeffizienz (ErP): 5%

Standbyverlust: 0,5 W

Anforderungsart invertierbare Wärmepumpe: "Ein/Aus" und/oder "modulierend"

2.1 Elektrische Daten:

Spannungsversorgung: 230 VAC (+/- 5%), 50-60 Hz

Leistungsaufnahme / Standby: 0,5 - 2,5 W/ 0,5 W

Interne Sicherung 1: 1 (Pos A, links) 4 A träge 250 V Absicherung für Klemmbereich A und Elektronik

Interne Sicherung 2: 1 (Pos B, rechts) 4 A träge 250 V Absicherung für Klemmbereich B - I

Schutzart: IP30

Schutzklasse / Überspannungskategorie: II / II

2.2 Eingänge:

1-Wire Temperaturfühler powered, 3-Leiter-System

• Anzahl: bis zu 20 Stück
• Messbereich: -55 °C ... 125 °C (3 polige Ausführung)

2.3 Ausgänge:

Schaltrelais: Ausgänge:

• Anzahl 11

Relais Heizungspumpe:

• Anzahl 1
• 230 VAC, 4 A, (AC1 920 VA, AC3 185 W)

Relais Stellantriebe:

• Anzahl 8
• 230 VAC, 4 A, (AC1 920 VA, AC3 185 W)

Relais Zusatzfunktion:

• Anzahl 2
• Potentialfrei max. 4 A

PWM Ausgang:

• Anzahl 1
• ausgelegt für 10 kOhm Bürde / Freq. 1 kHz, Pegel 10 V

0-10V Ausgang:

• Anzahl 1

0-10V / PWM Ausgang:

• Anzahl 1 (umschaltbar)

Spannungsausgang 24 VDC:

• Anzahl 3
• gesamt max. 12W für externe Geräte z.B. strawaLiviX Raumcontroller Klima

2.4 Schnittstellen:

Feldbus:

• Anzahl 2 x CAN-Bus
• isoliert Gebäude-CAN-Bus und Privat-CAN-Bus

2.5 Max. Kabellänge:

strawaLiviX Raumsensoren Klima:

• Kabellänge des Gesamtsystems 100 m, geeignetes Twisted Pair Kabel verwenden
• Besonders bei Verwendung von strawaLiviX Raumthermostaten Klima auf ausreichenden Leiterquerschnitt achten um unzulässigen Spannungsabfall zu vermeiden

CAN:

• Kabellänge < 3 m, bei >= 3 m ist ein abgeschirmtes Twisted-Pair-Kabel zu verwenden
• Die Abschirmung einseitig mit dem Schutzleiter verbinden
• Maximale Kabellänge des Gesamtsystems 200 m

0-10V/PWM: Kabellänge < 3 m

24 VDC: Kabellänge < 30 m

mechanisches Relais: Kabelklänge < 30 m

Zulässige Umgebungsbedingungen:

• bei Betrieb: 0 °C - 40 °C, max. 85 % rel. Feuchte bei 25 °C
• bei Transport/Lagerung: 0 °C - 60 °C, keine Betauung zulässig

Sonstige Daten und Abmessungen:

• Gehäuseausführung: mehrteilig ABS
• Einbaumöglichkeiten: Hutschienenaufnahme oder Wandmontage auf Hutschiene
• Abmessungen gesamt: 95 mm x 303 mm x 57 mm
• Leuchtdiode: 14 x LED grün
• Echtzeituhr: RTC mit 24 Stunden Gangreserve
• Bedienung: über strawaLiviX Raumcontroller Klima

Lieferumfang:

• Heizkreisregler für Flächenheizungen strawaLiviX Box Klima
• Ersatzsicherung
• zusätzliche Trennwand für Nutzung von nicht 230VAC Stellantrieben
• DIN Hutschiene H=35mm L=280mm 2 Schrauben 3,5 x 35mm und 2 Dübel S6
• strawaLiviX Box Klima Montage- und Bedienungsanleitung
