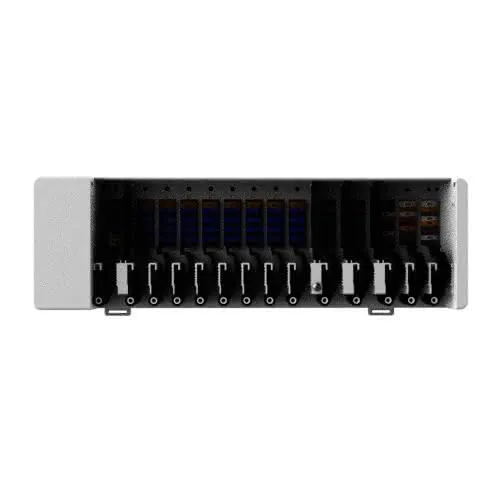

strawaLiviX Box Heizen

1. Beschreibung: Die strawaLiviX Box Heizen ist ein universeller Heizungs- und Einzelraumregler für Flächenheizsysteme. In Verbindung mit bis zu 8 strawaLiviX Raumcontrollern Heizen ermöglicht dieser eine effiziente Nutzung und Funktionskontrolle Ihrer Flächenheizung bei intuitiver Bedienbarkeit. Die Eingänge und Ausgänge sind über strawaLiviX Raumcontroller frei belegbar, so dass unterschiedlichste Heizsysteme realisierbar sind. Wichtige Merkmale der strawaLiviX Box: - Regelung von 8 Heizzonen mit je 1 - 4 Stellantrieben - Erfassung der Raumtemperatur und Luftfeuchtigkeit in Verbindung mit strawaLiviX Raumcontrollern Heizen oder strawaLIviX Raumsensoren Heizen - optional witterungsgeführt über Außentemperatursensor - optional Ansteuerung der Heizkreispumpe und des Mischers (PWM oder 0-10V) möglich - 2 getrennte CAN-Bus Schnittstellen für Gebäudenetzwerk und privates Etagen- oder Wohnungsnetzwerk - vernetzbar mit anderen strawa Produkten über CAN-Bus - Ansteuerung von Mischern, Ventilen und Energieerzeuger über 0-10V / PWM - 2 zusätzliche potenzialfreie Wechselkontakte (Klemmen J und K) für flexible Belegung - optional verwendbar mit Standard-Raumthermostaten - einfach zu installieren durch innovative Zugentlastung und farbige Klemmleiste - optional bis zu 20 1-Wire Temperatursensoren anschließbar 2. Technische Daten: Temperaturreglerklasse (ErP): 8 Energieeffizienz (ErP): 5% Standbyverlust: 0,5 W Anforderungsart invertierbare Wärmepumpe: "Ein/Aus" und/oder "modulierend" 2.1 Elektrische Daten: Spannungsversorgung: 230 VAC (+/- 5%), 50-60 Hz Leistungsaufnahme / Standby: 0,5 - 2,5 W/ 0,5 W Interne Sicherung 1: 1 (Pos A, links) 4 A träge 250 V Absicherung für Klemmbereich A und Elektronik Interne Sicherung 2: 1 (Pos B, rechts) 4 A träge 250 V Absicherung für Klemmbereich B-I Schutzart: IP30 Schutzklasse / Überspannungskategorie: II / II 2.2 Eingänge: 1-Wire Temperaturfühler powered, 3-Leiter-System - Anzahl: bis zu 20 Stück - Messbereich: -55 °C ... 125 °C (3 polige Ausführung) 2.3 Ausgänge: Schaltrelais: Ausgänge: - Anzahl 11 Relais Heizungspumpe: - Anzahl 1 - 230 VAC, 4 A, (AC1 920 VA, AC3 185 W) Relais Stellantriebe: - Anzahl 8 - 230 VAC, 4 A, (AC1 920 VA, AC3 185 W) Relais Zusatzfunktion: - Anzahl 2 - Potentialfrei max. 4 A PWM Ausgang: - Anzahl 1 - ausgelegt für 10 kOhm Bürde / Freq. 1 kHz, Pegel 10 V 0-10V Ausgang: - Anzahl 1 0-10V / PWM Ausgang: - Anazhl 1 (umschaltbar) Spannungsausgang 24 VDC: - Anzahl 3 - gesamt max. 12W für externe Geräte z.B. strawaLiviX Raumcontroller Heizen 2.4 Schnittstellen: Feldbus: - Anzahl 2 x CAN-Bus - isoliert Gebäude-CAN-Bus und Privat-CAN-Bus 2.5 Max. Kabellänge: strawaLiviX Raumsensoren Heizen: - Kabellänge des Gesamtsystems 100 m, geeignetes Twisted Pair Kabel verwenden - Besonders bei Verwendung von strawaLiviX Raumthermostaten Heizen auf ausreichenden Leiterquerschnitt achten um unzulässigen Spannungsabfall zu vermeiden CAN: - Kabellänge < 3 m, bei >= 3 m ist ein abgeschirmtes Twisted-Pair-Kabel zu verwenden - Die Abschirmung einseitig mit dem Schutzleiter verbinden - Maximale Kabellänge des Gesamtsystems 200 m 0-10V/PWM: Kabellänge < 3 m 24 VDC: Kabellänge < 30 m mechanisches Relais: Kabelklänge < 30 m Zulässige Umgebungsbedingungen: - bei Betrieb: 0 °C - 40 °C, max. 85 % rel. Feuchte bei 25 °C - bei Transport/Lagerung: 0 °C - 60 °C, keine Betauung zulässig Sonstige Daten und Abmessungen: - Gehäuseausführung: mehrteilig ABS - Einbaumöglichkeiten: Hutschienenaufnahme oder Wandmontage auf Hutschiene - Abmessungen gesamt: 95 mm x 303 mm x 57 mm - Leuchtdiode: 14 x LED grün - Echtzeituhr: RTC mit 24 Stunden Gangreserve - Bedienung: über strawaLiviX Raumcontroller Heizen Lieferumfang: - Heizkreisregler für Flächenheizungen strawaLiviX Box Heizen - Ersatzsicherung - zusätzliche Trennwand für Nutzung von nicht 230VAC Stellantrieben - DIN Hutschiene H=35mm L=280mm 2 Schrauben 3,5 x 35mm und 2 Dübel S6 - strawaLiviX Box Heizen Montage- und Bedienungsanleitung
