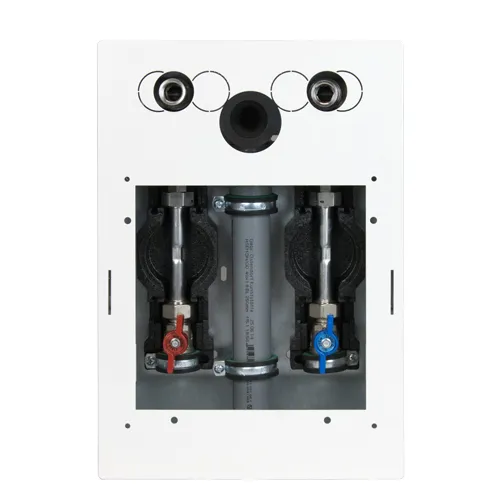

strawa Waschtischanschlussstation LIM

Waschtischanschlussstation mit Wasserzählerverrohrung für Trinkwasser kalt und warm und zusätzlichen Waschtischanschlüssen Trinkwasser kalt, warm und Abwasseranschluss.
Abdeckung der Station Fabrikat Limodor, geeignet für Funkauslesung der Wasserzähler
Die Station ist für den Unterbau unter Waschtische und Spülen geignet.
Technische Daten:
- max. Betriebsdruck: 10 bar
- max. Betriebstemperatur: 80°C
- max. Volumenstrom:
- Trinkwasser 2,2 m³/h (0,6 l/s), bei 2 m/s,
- Abwasser DU 0,5 l/s
Bauteile:
Trinkwasseranschluss:
- DVGW-Kugelhahn 3/4'' flachdichtendbaus Messing (Kugelhähne aus Edelstahl auf Anfrage)
- mit Wasserzählerverrohrung bestehend aus Distanzrohr 3/4'' Länge 110 mm
- Waschtischanschluss DN 15 und zusätzlicher Anschluss DN 20 für Kalt- und Warmwasserzapfstellen
Abwasseranschluss:
- HT-Abwasserrohr DN 40
Verteilerschrank:
- verzinkte Einbauzarge mit höhenverstellbaren Füßen
- Einbautiefe Schrank: 90-120 mm
- Frontblende in Ausführung Limodor Kunststoffabdeckung, geeignet für Funkauslesung der Wasserzähler
Anschlüsse Eingang:
- Trinkwasser Anschluss vertikal mit Kugelhahn 3/4'' IG,
- Abwasser DN 40 vertikal
Anschlüsse Ausgang:
- Trinkwasser Waschtischanschluss 1/2'' IG,
- weitere Zapfstellen 3/4'' IG,
- Abwasser DN 32
werkseitig druckgeprüft und im Schutzkarton verpackt
