strawa Strangentlüftung- und Warmhaltung SEL-WH-UP

1. Beschreibung:

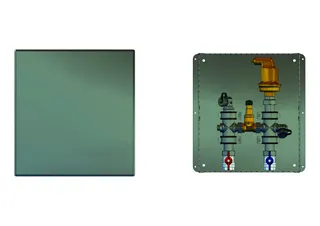

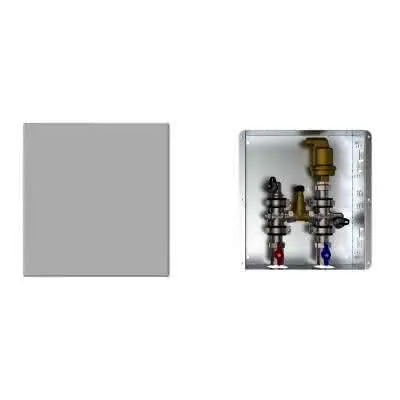

Unterputz-Einbaustation zur automatischen Strangentlüftung und Warmhaltung von Heizungssträngen auf einer vorgegebenen Rücklauftemperatur
- automatische Entlüftung mit Großentlüfter im Rücklauf
- automatische Warmhaltung über Bypassventil DN 15 (Einstellbereich Rücklauftemperatur 37 - 65 °C)
- integriertes Regulierventil im Bypass zur Voreinstellung
- zum Spülen des Heizungsstranges sind zusätzlich SFE-Ventile (Spül-, Füll-, und Entleerventil) im Vor- und Rücklauf verbaut
- für Wartung der Einbauteile in der Station sind im Vor- und Rücklauf Kugelhähnen verbaut
- Verrohrung aus Edelstahl
- Befestigungsschellen mit Gummieinlage
- UP-Schrank bestehend aus verzinkter Zarge und Frontblende in weiß RAL 9016
2. Technische Daten:
2.1 Auslegungskriterien:
- Medium Wasser / Glykol max. 50 %
- max. Betriebsdruck 10 bar
- max. Temperatur 110 °C
- max. Kv-Wert Bypassventil 1,10 m³/h
- max. ?P Bypassventil 250 kPa
2.2 Werkstoffe:
- Werkstoff SFE-Ventil und Kugelhähne
- Gehäuse Messing vernickelt
- Werkstoffe Großentlüfter
- Gehäuse Messing
- Ventildichtung Viton
- Schwimmer Kunststoff
3. Anschluss Station
- Vor- und Rücklauf 3/4“ IG
