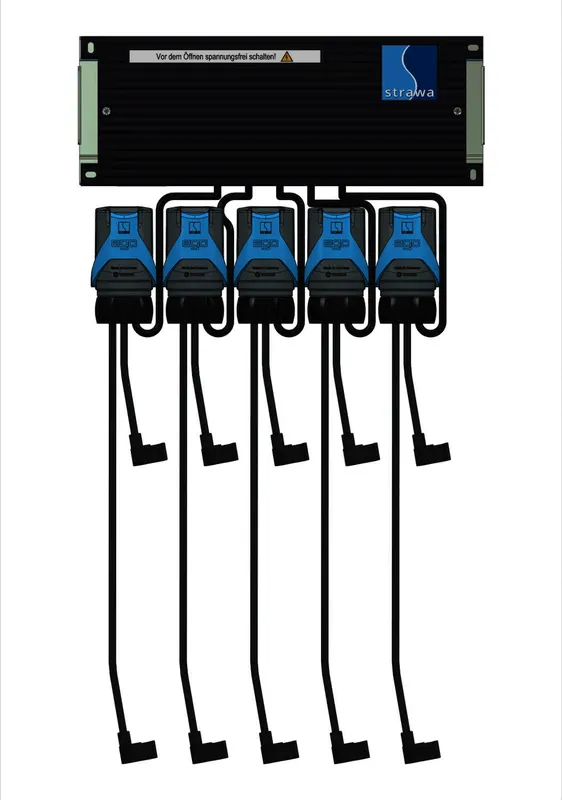

strawa MP EGO-230V und strawalogiX RT6-STA8 230V mit Vorverdrahtung 3 Hkr.

1. Beschreibung:
Vorverdrahtung Klemmleiste mit Stellantrieben für Friwara W, WS,WSHY-Sttaionen mit integrierteme-class 18 Verteiler, die EGO-Regellantriebe sind auf der Klemmleiste vorverdrahtet, die Klemmleiste wird bauseits auft dem Mobtageblech im Verteilerschrank montiert, die EGO-Regelantriebe werden auf den Ventileinsätzen (EGO-Schnellverschluss) des Rücklaufbalken aufgeschraubt
Die Vorverdrahtung gewährleistet über den EGO-Regelantrieb den vollautomatischen hydraulischen Abgleich der Heizkreise.
2. Bauteile:
2.2 Antriebe:
- EGO-Regelantrieb 230 V
- intelligent autonomer elektrothermischer Regelantrieb 230V NC
- stromlos geschlossen
- in Kombination mit handelsüblichen Raumthermostaten gewährleistet er den automatischen und bedarfsgerechten hydraulischen Abgleich der Heizkreise eines Heizkreisverteilers in Flächenheizungssystemen
- Temperaturfühler geeignet für Flächenheizungsrohre aus Kunststoff, Metall oder Kombination daraus mit Außendurchmesser von 12 bis 20 mm
- Hinweis: Für die Funktion des EGO ist ein Zweipunkt-Raumtemperaturregler erforderlich
- max. Vorlauftemperatur: 60 ° C (in Stellung Automatik ist die Vorlauftemperaturbegrenzung aktiv)
2.2 Klemmleiste:
- strawalogiX RT-STA Klemmleiste 230 V mit Montageblech
- mit individueller Zuordnung der Stellantriebe zum Raumthermostat über das Wählrad
- individuelle Weitergabe von Zeitbefehlen oder Nachtabsenkung von Uhrenthermostaten an Raumthermostate über die Klemmleiste
- integriertes Pumpenmodul
- 2 bis 8 Heizkreise -> max. 6 Raumthermostate und 8 Stell- bzw. Regelantriebe -> strawalogiX RT6-STA8 Klemmleiste 230 V
- 9 bis 14 Heizkreise -> max. 8 Raumthermostate und 14 Stell- bzw. Regelantriebe -> strawalogiX RT8-STA16 Klemmleiste 230 V
3. Anschlüsse:
- bauseits muss ein abgesicherter Elektroanschluss 230 V vorgesehen werden
- für den Anschluss von Raumthermostaten muss bauseits ein Elektrokabel mit mindestens 4 Adern pro Raumthermostat vorgesehen werden Verwendungshinweis: Es können max. 6 Raumthermostate angeschlossen werden.
Die EGO-Schnellverschlüsse passen nur auf FBH Anschlussverteiler e-class 18 bzw Anschlussstationen FBH-18, FBR-18 oder FBM-18.
