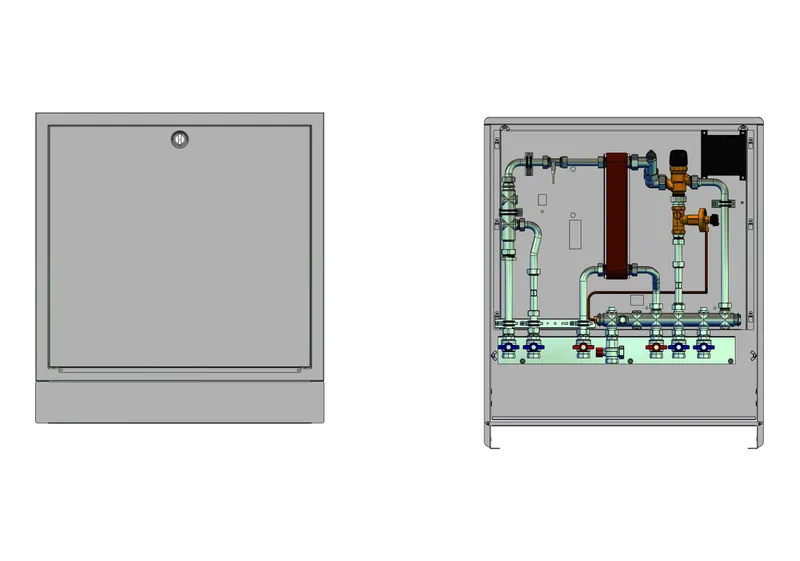

strawa Frischwasser-Wohnungsstation Friwara smart WS17-HT-CU-UP

1. Beschreibung:
Die Wohnungsstation Friwara smart WS-HT dient der Warmwasserversorgung und der Wärmeversorgung statischer Heizflächen (z.B. Heizkörper).
2. Funktionsweise:
2.1 Trinkwasserversorgung:
Die Friwara smart Wohnungsstation funktioniert im Durchlaufprinzip und sorgt für eine stetige, komfortable und hygienisch einwandfreie Warmwasserversorgung. Die Erwärmung des Trinkwassers erfolgt ausschließlich bei Bedarf über einen verbauten Plattenwärmeübertrager aus Edelstahl. Durch die thermische Länge des Übertragers wird eine rasche Auskühlung und eine niedrige Rücklauftemperatur garantiert. Die Regelung der am Regler vorgegebenen Warmwassertemperatur, erfolgt durch ein Zusammenspiel aus Volumenstromsensor, Temperaturfühlern und Umschaltventil. Der Volumenstrom wird durch die zentrale primärseitige Pumpe bereitgestellt. Der elektronische Spezialregler gewährleistet auch bei schwankenden Vorlauftemperaturen die exakte Einhaltung der Trinkwarmwassertemperatur. Der primärseitige Versorgerkreis wird über das Umschaltventil nur dann geöffnet, wenn die Station einen Warmwasserbedarf erkennt. Das Umschaltventil kann mit hoher Präzision über den kompletten Ventilhub den Volumenstrom nach Bedarf anpassen. Nach Beendigung des Zapfvorgangs wird das Umschaltventil sofort geschlossen. Für den Einbau von Wärme- und Wasserzählern sind Distanzstücke im Heizungsrücklauf und Kaltwasserzulauf der Station vorgesehen. Optional kann die Station mit einem Zirkulationsmodul ausgestattet werden.
2.2 Versorgung der statischen Heizflächen:
Zusätzlich sind vor und nach dem Heizungsrücklauf Abgänge mit Absperrungen installiert, über die statische Heizflächen (z.B. ein Badheizkörper) versorgt werden können. Die Versorgung der statischen Heizflächen wird, über die im primärseitigen Versorgerkreis verbaute Pumpe realisiert, in der Station ist dafür keine Pumpe vorgesehen.
3. Vorteile:
- Warmwassertemperatur von 45 °C bis 60 °C einstellbar, laut DIN 1988, VDI 2072 und VDI 6003 sind Zapftemperaturen unter 50 °C nicht zulässig!
- einfache Montage und Wartung (Regler fertig vorverdrahtet)
- konstante Zapftemperatur durch die elektronische Friwara-smart-Regelung
- alle wichtigen Komponenten in einer kompakten Station von Werk aus vormontiert
- komfortable Möglichkeit zur Kaltwasser- und Wärmezählung im Wohnbaubereich
- alle gelieferten Stationen druckgeprüft
- alle trinkwasserführenden Bauteile entsprechen den Richtlinien des DVGW
- geringe Einbautiefe
- ür die Warmwasserbereitung ist kein hydraulischer Abgleich notwendig
- kein externes Temperaturvorhalteset nötig
- individuelle Einstellung der Warmwassertemperatur
4. Trinkwasserleistung:
- Leistungsstufe 1 (LS1) bis 47 kW (Friwara smart WS17-HT)
5. Bestandteile: :
5.1 Schrank
- Unterputzausführung (UP)
- aus feuerverzinktem Stahlblech und alle sichtbaren Teile in weiß RAL 9016
- alle Halterungen mit Gummieinlage
- Maße: UP-Schrank: B x H x T: 724 x 860 x 120-160 mm (Einbauzargenmaß)
5.2 Anschlussleiste
Anschlussleiste 7-fach:
- Ausgang Trinkwasser kalt
- Eingang Trinkwasser kalt
- Trinkwasser warm
- Primär Vorlauf
- Sekundär Vorlauf
- Primär Rücklauf
- Sekundär Rücklauf
optionale Anschlussleiste 8-fach mit Zirkulation (Z):
- Ausgang Trinkwasser kalt
- Eingang Trinkwasser kalt
- Zirkulation
- Trinkwasser warm
- Primär Vorlauf
- Sekundär Vorlauf
- Primär Rücklauf
- Sekundär Rücklauf
- alle Kugelhähne DN 20
- der Primär-Vorlauf-Kugelhahn ist zusätzlich mit einem Schmutzfänger ausgerüstet
- alle Anschlüsse ¾“ IG für Heizung und Trinkwasser
5.3 Frischwassermodul
Heizungsseite:
- Plattenwärmeübertrager aus VA (PWÜ) kupfergelötet (Cu) oder optional edelstahlgelötet (VA)
- Umschaltventil DN20 zur Umschaltung Trinkwasserbereitung oder Standby der Wohnungsstation
- Wärmezählerpassstück ¾“ AG fld. (Länge 110 mm)
- empfohlen wird ein Ultraschall-Wärmemengenzähler (genauere Zählung / geringerer Druckverlust)
- Fühlereinbaustück direktfühlend Ø 5-5,2 mm M10x1 IG (für Fabrikate Ista Sensonic, Allmess V-Lite, Pollux Com E, Techem delta tech, Minol M, Rossweiner, ABB, Entex, Molline)
- Verrohrungsmaterial Edelstahl 1.4301 (DIN EN 10088)
Trinkwasserseite:
- Plattenwärmeübertrager für Trinkwasserleistungen
- Rückschlagklappe, Impulsgeber
- Wasserzählerpassstück ¾“ AG fld. (Länge 110 mm)
- Verrohrungsmaterial Edelstahl 1.4401 (DIN EN 10088)
Frischwasserregler:
- Friwara smart Frischwasserregler
- Trinkwarmwassertemperatur einstellbar von 45 °C bis 60 °C, laut DIN 1988, VDI 2072, VDI 6003 sind Zapftemperaturen unter 50 °C nicht zulässig!
- Komfortschaltung für Warmhaltung des Plattenwärmeübertragers
Optionales Zubehör:
- edelstahlgelöteter Plattenwärmeübertrager
- Zirkulationsmodul mit Zirkulationspumpe und Zeitschaltuhr
- Dämmung von Plattenwärmeübertrager und Rohrleitung
6. Technische Daten: :
6.1 Primärseite
- max. Temperatur 75 °C, Empfehlung liegt bei 60 °C zum Schutz des PWÜ gegen Verkalkung
- max. Prüfdruck 6 bar
- max. Betriebsdruck 4 bar
- max. Leistung des Plattenwärmeübertragers modellabhängig
LS1 bis 47 kW (Friwara smart WS17-HT)
- max. Druckverlust modellabhängig 600 mbar (ohne Wärmemengenzähler)
- max. Massenstrom ca. 1300 l/h
6.2 Trinkwassererwärmung
- max. Zapftemperatur 60 °C
- max. Prüfdruck 15 bar
- max. Betriebsdruck 10 bar
- max. Leistung des Plattenwärmeübertragers modellabhängig
LS1 bis 47 kW (Friwara smart WS17-HT)
- max. Druckverlust modellabhängig 620 mbar (ohne Wasserzähler)
6.3 Systemparameter:
Leistungsstufe LS1 (Friwara smart WS17-HT)
- Versorgungsleistung: 47 kW
- Versorgungstemperatur VL/RL: 65/34 °C
- Versorgungsdurchfluss: 1300 l/h
- Temperaturen Trinkwasser WW/KW: 50/10 °C
- Zapfleistung Trinkwasser: 17 l/min
