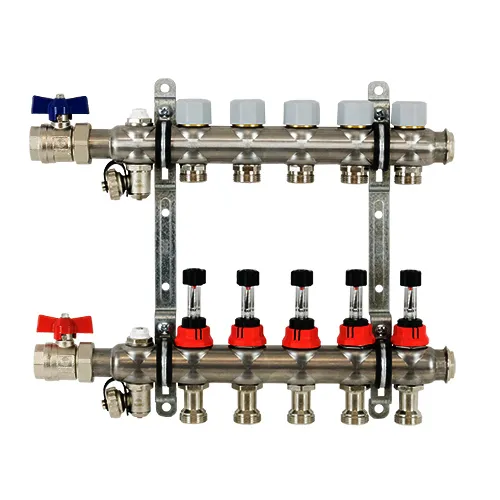

strawa FB-Anschlussverteiler e-class 87 mit SFE, mit 3/4''KH 9 Hkr.

1. Beschreibung:
Anschlussverteiler für Flächenheizung und -kühlung, gewährleistet den automatischen hydraulischen Abgleich über Thermostateinsätze mit Durchflussregler Q-Tech (M30x1,5) und Durchflussanzeiger, mit Anschlussgarnitur ohne Wärmezählung
2. Technische Daten:
- max. Wärmeleistung: 25 kW bei delta T 10 K,
- max. Volumenstrom von 2,14 m³/h
- max. Betriebstemperatur 70 ° C
- max. Betriebsdruck 4 bar
3. Bauteile:
3.1 Edelstahlverteiler:
- Vor- und Rücklaufbalken ausprofiliertem Edelstahlprofil DN 32
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Durchflussanzeiger min/max (Kvs=1,23 m³/h)
- Rücklaufbalken mit Thermostatventileinsätze mit integrierten Durchflussregler aus Messing zur Regelung von Fußbodenheizungskreisen über elektrothermische Stellantriebe
- Einstellung 0,5 - 5 l/h bei:
min. Differenzdruck 0,5 - 2 l/min = 10 kPa (0,10 bar)
min. Differenzdruck >2 – 2,8 l/min = 15 kPa (0,15 bar)
min. Differenzdruck >2,8 – 5 l/min = 20 kPa (0,2 bar)
- Kugelhahn-Set bestehend aus zwei Kugelhähnen DN 20 (3/4"IG)
3.2 Befestigung:
- verzinkte Doppelwandhalter passend für die Aufnahme in Verteilerschränke
- zusätzlich mit Schrauben und Dübel für die Befestigung an Wand bzw. Decke
- Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4110
3.3 Dichtungen:
- Flachdichtungen Centellen WS 3825 gelb
3.4 Beschriftung:
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
4. Anschlüsse:
4.1 Primäranschluss:
- 3/4" IG
- Anschluss wahlweise von links oder rechts
4.2 Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen Verwendungshinweis: Für die Funktion des Verteilers müssen Stellantriebe montiert werden.
