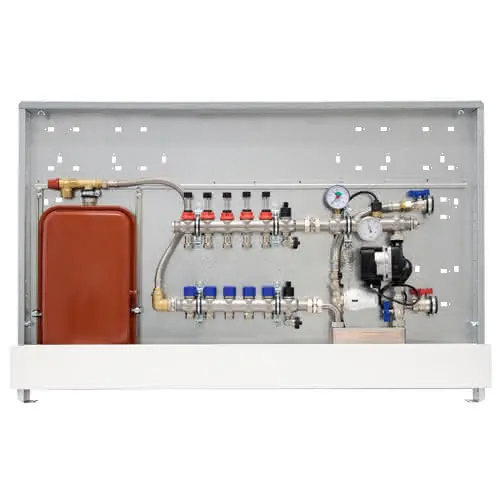

strawa Comfort-Regelstation FBR-S10-63-H-C69 5 Hkr.

1. Beschreibung:
Regelstation für Flächenheizung mit Systemtrennung und Festwertregelung 20-50 ° C, im Unterputzschrank montierte Regelgruppe mit Umwälzpumpe, Edelstahlverteiler mit regulierbaren Durchflussanzeigern und Ventileinsätzen (M30x1,5), horizontale Anschlussgarnitur ohne Wärmezählerverrohrung, Platzhaltung für Klemmleiste und Stellantriebe
2. Technische Daten:
- ausreichend für ca. 120 m² beheizte Fläche, abhängig vom Wärmebedarf
- max. Volumenstrom: 2,14 m³/h
- max. Wärmeleistung: 10 kW
- max. Betriebsdruck primär: 10 bar
- max. Betriebsdruck sekundär: 2,5 bar
- max. Betriebstemperatur primär: 90 °C
- max. Betriebstemperatur sekundär: 50 °C
- mindestens erforderlicher Differenzdruck primär: 200 mbar
3. Bauteile:
3.1 Systemtrennung:
- Primärkreis (Hochtemperaturkreis) und Sekundärkreis (Niedertemperaturkreis der Flächenheizung) sind voneinander durch Plattenwärmeübertrager getrennt
- kupfergelöteter Plattenwärmeübertrager
- Manometer 0-4 bar im Vorlaufbalken des Sekundärkreises montiert
- Sicherheitsventil DN 15 2,5 bar und Membranausdehnungsgefäß (MAG) über Panzerschlauch am Rücklaufbalken montiert, Position des MAG links neben dem Verteiler
3.2 Regelgruppe:
- Regelventil mit Tauchfühler einstellbar von 20-50 ° C
- Temperaturbegrenzer voreingestellt auf 60 ° C
- Beimischung aus Sekundärkreislauf über Regulierventil
- Thermometer 20-60 ° C
- Pumpe Wilo Para 15-130/6-43/SC-12
- Rückschlagventil im Sekundärkreis
3.3 Anschlussverteiler:
- Anschlussverteiler e-class 63
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Regolux Durchflussanzeiger 0-3 l/min mit Memoryfunktion (Kvs=1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
- verzinkte Einzelwandhalter
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4110
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
3.4 Anschlussgarnitur:
- 2 Stück Kugelhahn DN 20
3.5 Schrank:
- Comfort-UP-Schrank C69
- verzinkte Einbauzarge Tiefe 110 mm
- höhenverstellbare Füße bis 130 mm
- Fronblende mit Stecktür in Weiß RAL 9016 mit Stecklaschen und Drehriegel
- Tiefe: 110-150 mm
- Höhe: 760-890 mm
- Nischeneinbauhöhe von OKFFB: 720 mm
- Nischeneinbaubreite Schrankbreite + 20 mm
4. Anschlüsse:
4.1 Heizung-Primäranschluss:
- rechts oder otional links, horizontal mit 3/4"IG
4.2 Heizung- Sekundäranschluss:
- vertikal mit 3/4"AG und Konus
4.3 Elektroanschluss:
- bauseits muss ein abgesicherter Elektroanschluss 230 V vorgesehen werden
- für den Anschluss von Raumthermostaten muss bauseits ein Elektrokabel mit mindestens 4 Adern pro Raumthermostat vorgesehen werden Verwendungshinweis: Für die Funktion der Station müssen Stellantriebe montiert werden.
