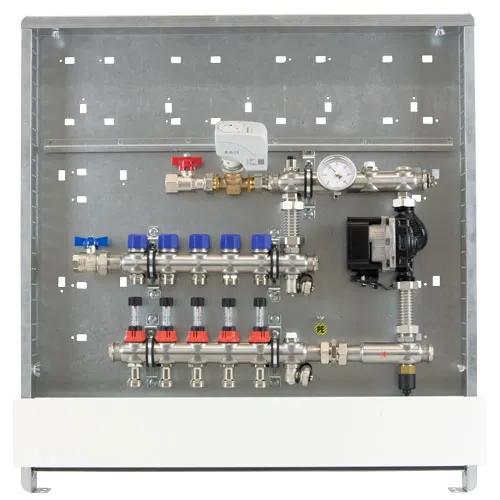

strawa Comfort Mischstation FBM-63-H-C69 4 Hkr.

1. Beschreibung:
Mischstation für Flächenheizung mit witterungsgeführter Vorlauf-Temperaturregelung (Regler nicht im Lieferumfang), im Unterputzschrank montierte Mischgruppe mit Umwälzpumpe, Edelstahlverteiler mit regulierbaren Durchflussanzeigern und Ventileinsätzen (M30x1,5), und horizontale Anschlussgarnitur ohne Wärmezählerverrohrung, Platzhaltung für Klemmleiste und Stellantriebe
2. Technische Daten:
- ausreichend für ca. 200 m² beheizte Fläche, abhängig vom Wärmebedarf
- max. Volumenstrom: 2,14 m³/h
- max. Primär-Betriebstemperatur: 80 ° C
- max. Sekundär-Betriebstemperatur: 20-50 ° C
- max. Betriebsdruck: 4 bar
3. Bauteile:
3.1 Mischgruppe:
- Mischventil mit 3-Punkt-Stellmotor 230 V und Tauchfühler für witterungsgeführte Vorlauf-Temperaturregelung
- Temperaturbegrenzer voreingestellt auf 60 ° C
- Beimischung aus Sekundärkreislauf über Regulierventil, Thermometer 20-60 ° C
- Pumpe Wilo Para 15-130/6-43/SC-12, Rückschlagventil im Sekundärkreis
3.2 Anschlussverteiler:
- Anschlussverteiler e-class 63
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Regolux Durchflussanzeiger 0-3 l/min mit Memoryfunktion (Kvs=1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
- verzinkte Einzelwandhalter
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4110
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
3.3 Anschlussgarnitur:
- 2 Stück Kugelhahn DN 20
3.4 Schrank:
- Comfort-UP-Schrank C69
- verzinkte Einbauzarge Tiefe 110 mm
- höhenverstellbare Füße bis 130 mm
- Fronblende mit Stecktür in Weiß RAL 9016 mit Stecklaschen und Drehriegel
- Tiefe: 110-150 mm
- Höhe: 760-890 mm
- Nischeneinbauhöhe von OKFFB: 720 mm
- Nischeneinbaubreite Schrankbreite + 20 mm
4. Anschlüsse:
4.1 Heizung-Primäranschluss:
- links, horizontal mit 3/4"IG
4.2 Heizung-Sekundäranschluss:
- vertikal mit 3/4"AG und Konus
4.3 Elektroanschluss:
- bauseits muss ein abgesicherter Elektroanschluss 230 V vorgesehen werden
- für den Anschluss von Raumthermostaten muss bauseits ein Elektrokabel mit mindestens 4 Adern pro Raumthermostat vorgesehen werden Verwendungshinweis: Für die Funktion der Station müssen Stellantriebe montiert werden.
Ein witterungsgeführter Regler muss bauseits gestellt werden.
