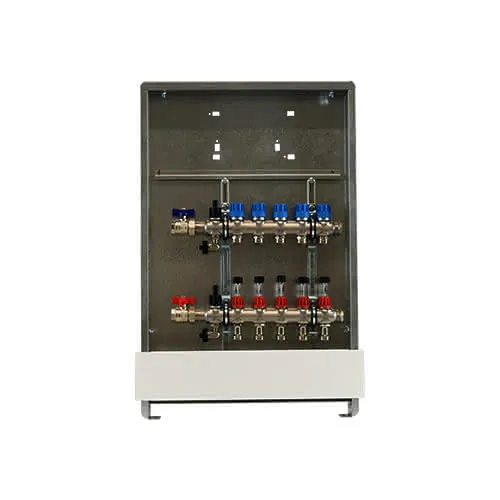

strawa Comfort Anschlussstation FBH-18-H-C80 7 Hkr.

1. Beschreibung:
Anschlussstation für Flächenheizung und -kühlung, im Unterputzschrank montierter Edelstahlverteiler mit absperrbarem Durchflussanzeigern und Ventileinsätzen für EGO-Schnellverschluss, horizontale Anschlussgarnitur ohne Wärmezählerverrohrung. Platzhaltung für Klemmleiste und EGO-Regelantriebe
Die Anschlussstation gewährleistet über das EGO-System den vollautomatischen hydraulischen Abgleich der Heizkreise in der Station. Das EGO-System besteht aus Anschlussverteiler e-class 18 (in Station montiert) und für jeden Heizkreis ein intelligenter autonomer elektrothermischer EGO-Regelantrieb (nicht im Lieferumfang)
2. Technische Daten:
- max. Volumenstrom: 2,14 m³/h
- max. Betriebstemperatur: 70 ° C (Vorlauftemperaturbegrenzung bei montiertem EGO Regelantrieb 60 ° C)
- max. Betriebsdruck: 4 bar
- Kvs-Wert pro Heizkreis: 1,08 m³/h
3. Bauteile:
3.1 Anschlussverteiler:
- Anschlussverteiler e-class 18
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFEE-Ventil (Spül-, Füll- und Entleer- und Entlüftungsventil) im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Durchflussanzeiger min. / max. (Kvs=1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Schnellverschluss (Kvs=2,56 m³/h)
- verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4110
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
3.2 Anschlussgarnitur:
- 2 Stück Kugelhahn DN 20
3.3 Schrank:
- Comfort-UP-Schrank C80
- verzinkte Einbauzarge Tiefe 80 mm, höhenverstellbare Füße bis 130 mm
- Fronblende mit Stecktür in Weiß RAL 9016, mit Stecklaschen und Drehriegel
- Tiefe: 80-120 mm
- Höhe: 760-890 mm
- Nischeneinbauhöhe von OKFFB: 720 mm
- Nischeneinbaubreite Schrankbreite + 20 mm
4. Anschlüsse:
4.1 Heizung-Primäranschluss:
- links oder optional rechts, horizontal mit 3/4"IG
4.2 Heizung-Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
4.3 Elektroanschluss:
- bauseits muss ein abgesicherter Elektroanschluss 230 V vorgesehen werden
- für den Anschluss von Raumthermostaten muss bauseits ein Elektrokabel mit mindestens 4 Adern pro Raumthermostat vorgesehen werden
